Este dispositivo cambia la CC de una batería a CA para su hogar. La CC fluye desde una batería en una dirección. El aire acondicionado cambia de dirección como un balancín. Esta conversión le permite utilizar energía solar de una batería. Un sistema de respaldo de batería usa esa batería. Esa batería proporciona energía de respaldo para el hogar. Una fuente de energía de respaldo, como una batería, garantiza la energía. El mercado de estos dispositivos alcanzó los 54.100 millones de dólares en 2023, con un crecimiento proyectado del 7,7% entre 2024 y 2033. Esto demuestra el papel de la batería. Comprender qué es un inversor y qué hace ayuda con los paneles solares y una batería. Un banco de baterías es clave. Elija una batería para el sistema. El inversor convierte su CC de una batería.
Un inversor convierte la energía CC de baterías o paneles solares en energía CA para su hogar.
Los inversores de onda sinusoidal pura producen energía limpia y segura para todos los dispositivos, mientras que los inversores de onda sinusoidal modificada son adecuados para herramientas sencillas.
Dimensione su inversor para manejar tanto la potencia continua como el aumento de arranque de electrodomésticos grandes.
Haga coincidir el voltaje de su inversor con el voltaje de su banco de baterías para una operación segura y eficiente.
Calcule el tiempo de funcionamiento de la batería usando la fórmula: capacidad multiplicada por el voltaje dividido por la carga, y recuerde que las baterías de plomo-ácido solo usan la mitad de su capacidad.
Tu casa funciona con corriente alterna. La red eléctrica suministra energía CA a cada tomacorriente. La mayoría de los electrodomésticos, luces y aparatos electrónicos requieren este tipo de electricidad. Operan con una corriente que cambia de dirección muchas veces por segundo.
Los paneles solares y las baterías funcionan de manera diferente. Producen corriente continua. La energía CC fluye en una sola dirección, como el agua que se mueve a través de una tubería. Esto crea un desajuste fundamental. No puede enchufar un panel solar directamente a un tomacorriente de pared. No se puede hacer funcionar un refrigerador directamente con una batería. Los dos tipos de poder simplemente no hablan el mismo idioma.
Considere la escala de este desafío. La generación solar produce electricidad de CC. Su hogar consume electricidad CA. La brecha entre estas dos formas crea el problema central que todo sistema de energía solar debe resolver. Sin un puente entre ellos, la energía solar queda atrapada en una forma que sus electrodomésticos no pueden utilizar.
Un inversor sirve como ese puente. Realiza una conversión de CC a CA, cambiando la corriente continua de su batería o paneles solares a la corriente alterna que exige su hogar. Piense en ello como un traductor entre dos personas que hablan idiomas diferentes. El inversor escucha la entrada de CC y luego la transforma en una salida de CA que sus electrodomésticos reconocen.
¿Qué es un inversor en términos prácticos? Es el dispositivo que hace posible la batería de respaldo. Cuando falla la red, se activa el sistema de respaldo de batería. El inversor convierte la energía CC almacenada en energía CA utilizable. Esta única función permite vivir fuera de la red, estar preparado para emergencias y tener energía portátil para acampar o salir de paseo.
¿Qué hace un inversor en su vida diaria? Le permite almacenar energía solar durante las horas soleadas y luego usar esa energía durante la noche. Le permite cargar una batería desde su automóvil y luego alimentar una computadora portátil o un pequeño electrodoméstico en cualquier lugar. Los inversores de energía se han convertido en equipos esenciales para propietarios de viviendas, viajeros y cualquiera que busque independencia energética.
La relación entre la generación solar y la capacidad del inversor es importante. Los ingenieros llaman a esto relación CC:CA. Para viviendas estándar con paneles solares de menos de 10 kWp, los expertos recomiendan una relación entre 1,2 y 1,3 . Las casas más grandes y con mayor consumo, normalmente de 10 a 20 kWp, se benefician de ratios de 1,3 a 1,5. Esta relación simplemente compara la capacidad de CC de sus paneles solares con la clasificación de salida de CA de su inversor.
Consideremos un ejemplo real. Un hogar instaló un panel solar de 15 kWp. Lo combinaron con un inversor de 11,5 kW, creando una relación CC:CA de 1,3. También añadieron una batería de 10 kWh. Esta configuración logró una inyección de energía cero a la red. Su autoconsumo aumentó del 70 por ciento al 92 por ciento. El inversor les permitió utilizar casi toda la energía solar que generaban.
Las instalaciones solares residenciales modernas suelen utilizar proporciones entre 1,10 y 1,40 . Los programas gubernamentales como el del primer ministro Surya Ghar suelen especificar proporciones de 1,15 a 1,25. Estos números reflejan las condiciones del mundo real. Los paneles solares rara vez producen su potencia nominal. Las nubes, el calor y el ángulo reducen la generación real. Un panel solar un poco más grande compensa estas pérdidas.
¿Qué es un inversor sin el dimensionamiento adecuado? Se convierte en un cuello de botella. Un inversor de tamaño insuficiente limita la producción de sus sistemas de energía solar. Un inversor de gran tamaño desperdicia dinero y funciona de manera ineficiente. La combinación adecuada entre paneles solares, batería e inversor determina si su sistema funciona bien.
La batería de respaldo agrega otra capa. Su batería almacena el exceso de generación solar para su uso posterior. El inversor gestiona tanto la carga como la descarga. Supervisa el estado de la batería, convierte la energía en ambas direcciones y protege sus aparatos de las fluctuaciones de voltaje. Esta operación ocurre automáticamente, decenas de veces por segundo, sin que usted se dé cuenta.
Las fuentes de alimentación ininterrumpida se basan en el mismo principio. Estos dispositivos protegen las computadoras y los dispositivos electrónicos sensibles durante los cortes. Contienen una batería y un inversor. Cuando falla la energía de la red, el inversor convierte instantáneamente la energía CC de la batería en energía CA. Tu equipo nunca nota la transición.
Comprender qué hace un inversor le ayudará a tomar decisiones informadas. Ya sea que planee una instalación solar completa en su hogar o simplemente desee respaldo para dispositivos esenciales, el inversor es el centro de su sistema. Transforma la energía almacenada en energía utilizable. Conecta tus fuentes renovables con tu vida diaria.
Fuente de la imagen: pexels

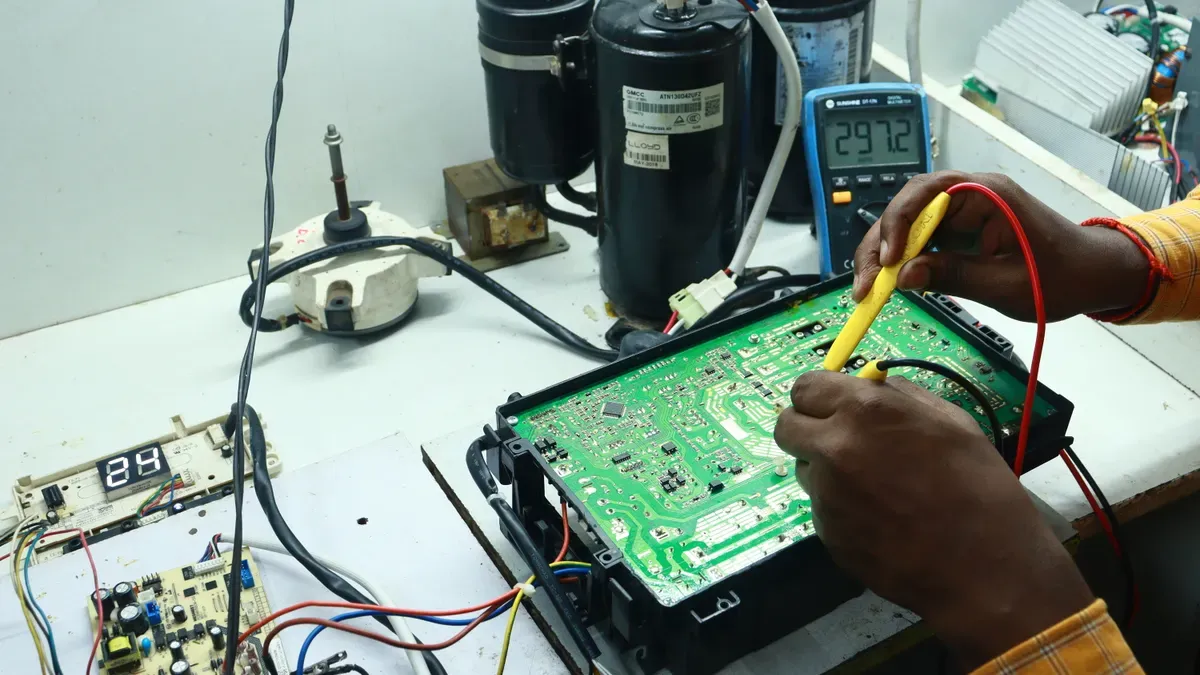

Ahora comprende el problema. Su batería almacena energía CC. Su hogar necesita energía CA. El inversor cierra esa brecha a través de un proceso llamado conversión de CC a CA. Este proceso ocurre en dos etapas distintas. Cada etapa desempeña una función crítica. Juntos, transforman CC estable en CA utilizable.
El corazón del inversor contiene interruptores electrónicos. Los ingenieros los llaman MOSFET o IGBT. Estos componentes actúan como interruptores de luz ultrarrápidos. Encienden y apagan la corriente continua. También invierten su dirección. Esta inversión ocurre miles de veces por segundo.
Imagínese voltear las conexiones de una batería de un lado a otro. Lo positivo se vuelve negativo. Lo negativo se vuelve positivo. Haga esto lo suficientemente rápido y creará una corriente pulsante. La corriente fluye hacia adelante, luego hacia atrás y luego nuevamente hacia adelante. Este patrón alterno imita el comportamiento de la red eléctrica.
La velocidad de esta conmutación determina la frecuencia de su salida. La energía doméstica estándar en América del Norte opera a 60 hercios. Eso significa que la corriente cambia de dirección 60 veces por segundo. Los interruptores del inversor deben coordinarse perfectamente para lograr este ritmo.
Los IGBT modernos realizan esta tarea con notable rapidez. Las aplicaciones estándar de alta potencia superiores a 1 kilovatio suelen cambiar entre 1 y 20 kilohercios . Eso se traduce en miles de reversiones cada segundo. La tecnología de módulos avanzada va aún más lejos. Algunos módulos IGBT de nueva generación de Infineon Technologies funcionan a frecuencias de conmutación de hasta 100 kilohercios . Esta velocidad permite un control preciso sobre la forma de onda de salida.
El principio de funcionamiento se basa en la modulación de ancho de pulso. Los interruptores permanecen encendidos por duraciones variables. Los pulsos más largos entregan más potencia. Los pulsos más cortos producen menos. Al ajustar estos anchos de pulso, el inversor da forma a la salida. Crea un patrón que se aproxima a una onda sinusoidal suave.
El cambio rápido por sí solo produce una salida entrecortada. La corriente pulsante contiene saltos bruscos. Estos saltos dañarían los componentes electrónicos sensibles. Harían que los motores funcionaran con dificultad. Crearían un zumbido audible en los equipos de audio. El inversor necesita una segunda etapa para suavizar estas imperfecciones.
Esta etapa utiliza componentes pasivos llamados condensadores e inductores. Los condensadores almacenan carga eléctrica. Los inductores resisten cambios repentinos de corriente. Juntos forman un filtro LC. Este filtro suaviza los pulsos agudos en una onda continua.
Piense en el filtro como el volante de un motor. El motor arranca por impulsos. El volante suaviza esos pulsos y los convierte en una rotación constante. El filtro LC realiza la misma función para la electricidad. Absorbe los picos de energía. Libera esa energía entre pulsos. El resultado es una salida de CA fluida y ondulada.
La eficacia del filtro es importante para la calidad de la energía. Los ingenieros miden esta calidad mediante la distorsión armónica total o THD. Un THD más bajo significa una potencia más limpia. Las mediciones de laboratorio muestran que los filtros LC pasivos reducen la distorsión armónica al tres por ciento o menos . Ese nivel de limpieza protege sus electrodomésticos del estrés y fallas prematuras.
Las mediciones de laboratorio muestran que los filtros LC pasivos reducen la distorsión armónica a ≤3%.
Los inversores avanzados van más allá del filtrado básico. Controlan activamente tanto el voltaje como la frecuencia. Este control resulta esencial para los aparatos accionados por motor. Los refrigeradores y aires acondicionados contienen compresores. Estos compresores necesitan potencia precisa para arrancar y funcionar de manera eficiente. Un inversor que ajusta su salida puede satisfacer los requisitos de cada motor. Esta capacidad mejora la eficiencia energética y extiende la vida útil del equipo.
Toda la operación ocurre automáticamente. Conectas tu dispositivo. El inversor detecta la carga. Ajusta su patrón de conmutación. Proporciona energía limpia y estable. Esta perfecta conversión de energía ocurre docenas de veces por segundo. Nunca ves el proceso. Sólo experimentará el resultado: alimentación de CA confiable desde una fuente de CC.
Comprender cómo funciona un inversor le ayudará a apreciar su sofisticación. ¿Qué es un inversor? Es un instrumento de precisión. ¿Qué hace un inversor? Realiza una transformación compleja de forma continua y fiable. Esta operación hace que la energía solar sea práctica . Hace que la batería de respaldo sea perfecta. Lleva energía portátil donde la necesites.
La forma de onda que produce su inversor afecta directamente el funcionamiento de sus electrodomésticos. Diferentes dispositivos toleran diferentes niveles de calidad de energía. Comprender estas diferencias le ayudará a elegir el inversor adecuado y evitar dañar su equipo.
Los inversores de energía producen uno de tres tipos de formas de onda. Los inversores de onda cuadrada existen, pero rara vez se ven en la práctica. Dos tipos son importantes para su aplicación: onda sinusoidal modificada y onda sinusoidal pura.
La diferencia clave radica en la distorsión armónica total (THD). THD mide cuánto se desvía la forma de onda de una onda sinusoidal limpia. Un THD más bajo significa una potencia más limpia.
Tipo de inversor | THD típica (%) |
|---|---|
Onda sinusoidal modificada | |
Onda sinusoidal pura (estándar) | Menos del 3% |
Onda sinusoidal pura (premium) | Por debajo del 1,2% |
Un inversor de onda sinusoidal modificada cuesta menos. Su forma de onda escalonada funciona bien para dispositivos simples como herramientas eléctricas y calentadores resistivos. Sin embargo, el 20-30% de THD causa problemas. Los motores funcionan más calientes y más ruidosos. Los fanáticos pueden tararear. Los relojes pueden correr rápido. Algunos cargadores de baterías se niegan a funcionar. Una herramienta que funciona con baterías consume más corriente debido a su funcionamiento ineficiente.
Los inversores de onda sinusoidal pura producen energía casi idéntica a la electricidad de la red. Los modelos estándar mantienen el THD por debajo del 3%. Los modelos premium alcanzan menos del 1,2%. Esta forma de onda limpia coincide con lo que espera cada electrodoméstico. El compresor de su frigorífico arranca sin problemas. El cargador de su computadora portátil funciona sin problemas. El equipo de audio no produce zumbidos. Los inversores de onda sinusoidal pura ofrecen potencia constante.
Su elección depende del equipo que planea alimentar. Los inversores de onda sinusoidal pura se encargan de todo. Trabajan con componentes electrónicos sensibles, motores de velocidad variable, dispositivos médicos y cargadores de baterías modernos. Si no está seguro, elija un modelo de onda sinusoidal pura.
Un inversor de onda sinusoidal modificada se adapta a aplicaciones sencillas. Úselo para cargas resistivas como luces incandescentes y elementos calefactores. Alimenta adecuadamente herramientas y bombas básicas.
Considere la configuración de su batería. Su batería almacena energía CC para que el inversor la convierta. La eficiencia del inversor afecta la cantidad de energía utilizable que extrae de su banco de baterías. Un inversor de onda sinusoidal pura funciona de manera más eficiente con sistemas de baterías modernos. Esto significa que su batería dura más entre cargas.
Una batería de gran capacidad permite un tiempo de ejecución más prolongado. La carga de su batería dura más con un inversor de onda sinusoidal pura. Revisa cada dispositivo y elige el modelo que se adapta a tus necesidades.
Fuente de la imagen: unsplash

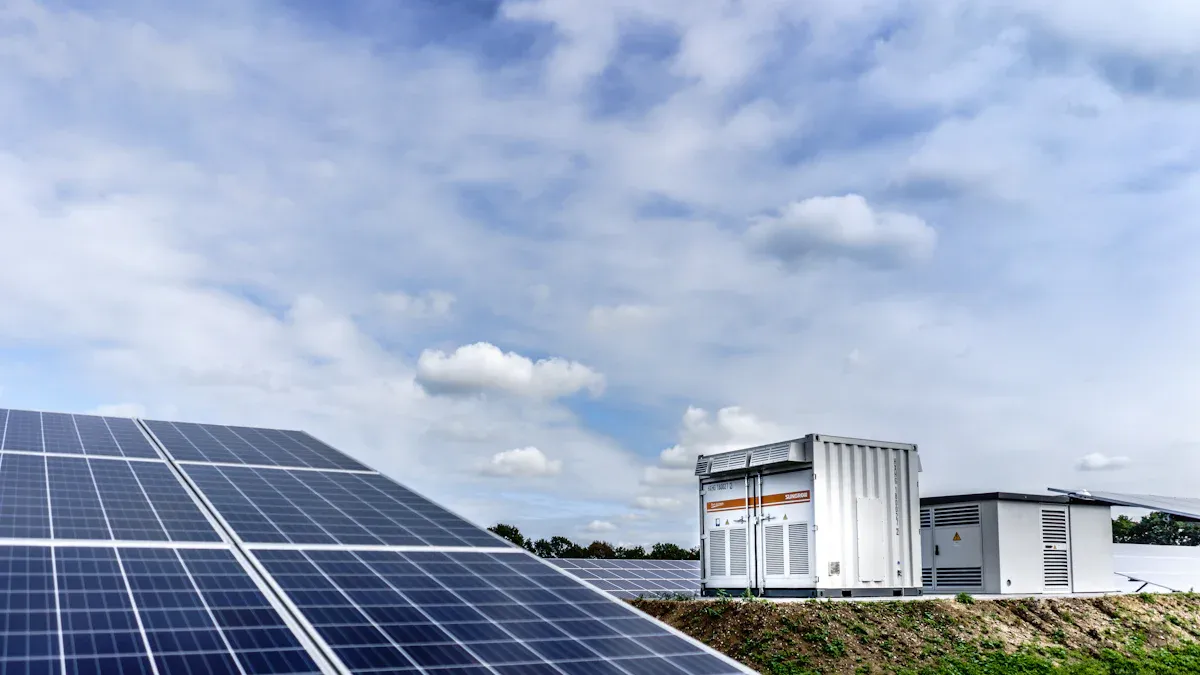

Elegir el tamaño de inversor correcto evita errores costosos. Una unidad de tamaño insuficiente se apaga bajo carga. Una unidad de gran tamaño desperdicia dinero y funciona de manera ineficiente . Necesita un método claro para adaptar el inversor a sus necesidades reales.
Cada inversor tiene dos potencias nominales. La potencia continua representa la potencia que la unidad maneja indefinidamente. La sobretensión representa la breve ráfaga necesaria para arrancar motores y compresores. Estos dos números difieren significativamente.
La mayoría de los electrodomésticos con motor exigen mucha más energía al arrancar que durante el funcionamiento normal. Un refrigerador ilustra claramente este patrón.
El arranque de un compresor de refrigerador residencial estándar puede consumir de 2 a 3 veces su potencia de funcionamiento, alcanzando a veces entre 1200 y 2200 vatios..
Su inversor debe soportar este pico momentáneo sin tropezar. Si la capacidad de sobretensión no es suficiente, la unidad se apaga cada vez que se enciende el compresor. Ese estrés repetido acorta la vida útil del inversor y deja sus alimentos vulnerables.
Comience con energía continua. Agregue la potencia de cada dispositivo que planee ejecutar simultáneamente. Considere un escenario típico. El consumo de energía continuo promedio de un hogar estadounidense típico en 2024 es de aproximadamente 1,18 kW . Esa cifra representa la demanda base distribuida en todas las horas. Su uso real puede diferir según sus electrodomésticos y hábitos.
Para un sistema de respaldo, enumere sus cargas esenciales. Incluya luces, un refrigerador, cargadores de teléfono y tal vez un televisor. Sume sus potencias de funcionamiento. Este total se convierte en su requisito mínimo de energía continua.
A continuación, identifique su mayor sobretensión. El frigorífico suele ganar este concurso. Asegúrese de que la clasificación de sobretensión del inversor exceda el consumo de arranque de ese electrodoméstico. Una regla simple: haga coincidir la energía continua con su carga total simultánea, luego verifique la capacidad de sobretensión con su dispositivo motorizado más grande.
El tamaño adecuado también protege la batería. Un inversor que funciona cerca de su límite extrae corriente excesiva del banco de baterías. Esta tensión reduce la vida útil de la batería y reduce la eficiencia energética general. Un inversor del tamaño correcto funciona cómodamente dentro de su alcance, lo que prolonga la vida útil del equipo y la salud de la batería.
El Código Eléctrico Nacional proporciona orientación adicional para instalaciones solares residenciales. Estos requisitos garantizan una operación segura y un tamaño adecuado del conductor.
Sección NEC | Requisito | Aplicación de ejemplo |
|---|---|---|
690.8(A)(3) | La ampacidad del conductor de salida del inversor debe ser ≥ 125 % de la salida máxima del inversor. | Inversor de 25 A → 31,25 A → requiere cobre THHN #8 (clasificación de 75 °C) |
690.9 | La protección contra sobrecorriente debe ser ≥ 125 % de la salida máxima del inversor. | 31,25A → utilice un disyuntor estándar de 35A |
Lado CC (690,8) | Conductores dimensionados al 125 % de la suma de las corrientes de cortocircuito del módulo paralelo | 2 cuerdas × 8A = 16A → 125% = 20A → cable #12 USE-2 |
690.11 | Se requiere protección contra fallas de arco para sistemas fotovoltaicos en edificios | Obligatorio para sistemas residenciales en tejados |
Estos requisitos del código se aplican a instalaciones permanentes. Para configuraciones portátiles, aún necesita una fusión adecuada entre la batería y el inversor. Esta protección evita un sobrecalentamiento peligroso durante condiciones de falla.
La clasificación continua de su inversor determina su entorno de funcionamiento seguro. Su batería debe entregar suficiente corriente para satisfacer esa demanda. Una batería de 12 V que suministra 1000 vatios consume aproximadamente 83 amperios. Esa corriente requiere cables gruesos y fusibles adecuados. El cableado de tamaño insuficiente genera calor y caída de voltaje, lo que reduce el rendimiento del sistema.
Los inversores de energía cumplen muchas funciones. Proporcionan energía de respaldo al hogar durante los cortes. Permiten vivir fuera de la red. Admiten estaciones de trabajo móviles y vehículos recreativos. Las fuentes de alimentación ininterrumpida protegen los componentes electrónicos sensibles utilizando la misma tecnología de inversor. Cada aplicación exige un dimensionamiento cuidadoso para un funcionamiento confiable.
Tómese el tiempo para calcular sus cargas antes de comprar. Mida los vatajes reales en lugar de adivinar. Revise las placas de identificación de sus electrodomésticos. Esta preparación garantiza que el inversor, la batería y el cableado funcionen juntos como un sistema cohesivo. El resultado ofrece energía confiable exactamente cuando la necesita.
Su inversor espera un voltaje de entrada específico. Las opciones estándar incluyen sistemas de 12 V, 24 V y 48 V. Su banco de baterías debe coincidir exactamente con este voltaje. Una falta de coincidencia impide el funcionamiento adecuado. También puede dañar su equipo.
Los sistemas de mayor voltaje ofrecen claras ventajas. Un banco de baterías de 48 V transporta menos corriente que un sistema de 12 V con la misma potencia. Una corriente más baja permite cables más delgados. Esto reduce la pérdida de calor. Esto mejora su eficiencia energética. Para sistemas más grandes, una configuración de 48 V tiene sentido práctico.
Consulte la etiqueta de su inversor antes de comprar su batería. La mayoría de los inversores de potencia indican claramente su tensión nominal. Empareje un inversor de 12 V con una batería de 12 V. Empareje una unidad de 48 V con un suministro de 48 V. La regla nunca cambia.
Su batería suministra energía CC al inversor. La conexión entre ellos es muy importante. Utilice cables de cobre clasificados para la corriente máxima. Instale un fusible cerca del terminal. Esto protege el cableado de cortocircuitos. Un cableado y fusibles adecuados evitan un sobrecalentamiento peligroso.
La capacidad de la batería se mide en amperios-hora (Ah). Este valor describe cuánta carga contiene. Una muestra de 200 Ah puede entregar 200 amperios durante una hora. Multiplique los amperios-hora por el voltaje para encontrar el total en vatios-hora.
La fórmula para el tiempo de ejecución es sencilla:
Horas de funcionamiento = Capacidad de la batería Ah x Voltaje de la batería V / Carga W
Aplique esto a un ejemplo real. Tiene una batería de plomo-ácido de 200 Ah y 12 V que alimenta una carga de 500 W. Eso equivale a 200 Ah x 12 V = 2400 vatios-hora. Divida 2400 por 500W. El resultado es 4,8 horas. Sin embargo, los tipos de plomo-ácido no pueden drenar completamente. El límite utilizable seguro es el 50% de la profundidad de descarga. Esto reduce la capacidad utilizable a 1200 vatios-hora. Su tiempo de ejecución real es de aproximadamente 2,2 horas..
Nunca drene un modelo de plomo-ácido por debajo de la mitad de su capacidad. La descarga profunda daña las placas internas. Acorta significativamente la vida útil. Los tipos de litio toleran una descarga más profunda. Cuestan más pero proporcionan más capacidad utilizable por ciclo.
Un sistema de respaldo de batería depende de estimaciones precisas del tiempo de ejecución. Una batería de respaldo de calidad mantiene tus elementos esenciales en funcionamiento. Una copia de seguridad para su hogar requiere una planificación cuidadosa. Calcule sus cargas con cuidado. Sus paneles solares lo cargan durante las horas del día. Los paneles solares producen energía CC de manera eficiente. La combinación de estos componentes garantiza una entrega de potencia fluida.
Ahora comprende qué es un inversor: un traductor vital que convierte la energía CC de su batería o paneles solares en la electricidad CA que demandan sus electrodomésticos. El rápido proceso de conmutación y filtrado hace que esta transformación sea perfecta. La calidad de la forma de onda es importante: la salida de onda sinusoidal pura protege los componentes electrónicos sensibles, mientras que la onda sinusoidal modificada se adapta a cargas más simples.
El tamaño adecuado evita fallos. Haga coincidir las clasificaciones continuas y de sobretensión con sus cargas reales. Empareje su inversor con un banco de baterías configurado correctamente para un tiempo de ejecución confiable. Un sistema de respaldo de batería depende de esta armonía.
La generación solar continúa expandiéndose a nivel mundial. Su batería almacena esa energía limpia. Comprender qué hace un inversor lo posiciona para este cambio. La energía solar, la energía portátil y la disponibilidad de respaldo fluyen a través de este dispositivo esencial.
Elija sabiamente y su inversor le brindará energía confiable durante años.
Agregue la potencia de cada dispositivo que planee utilizar a la vez. Ese total se convierte en su requisito mínimo de energía continua. Luego revise su electrodoméstico motorizado más grande. Su aumento de arranque puede alcanzar de dos a tres veces su potencia de funcionamiento. Su inversor debe soportar ese pico.
No. Su inversor espera un voltaje de entrada específico. Las opciones comunes incluyen sistemas de 12 V, 24 V y 48 V. Su banco de baterías debe coincidir exactamente con ese voltaje. Una falta de coincidencia impide el funcionamiento y puede dañar el equipo. Consulte la etiqueta del inversor antes de comprar su batería.
Un inversor de onda sinusoidal modificada produce energía con una distorsión armónica total del 20-30%. Esto funciona para herramientas y calentadores simples. Un inversor de onda sinusoidal pura mantiene la distorsión por debajo del 3%. Proporciona energía limpia y segura para dispositivos electrónicos, motores y dispositivos médicos sensibles. Elija onda sinusoidal pura cuando no esté seguro.
Utilice esta fórmula: Horas de funcionamiento = Capacidad de la batería (Ah) x Voltaje de la batería (V) / Carga (W). Para baterías de plomo-ácido, utilice sólo la mitad de la capacidad nominal. Una batería de 200 Ah y 12 V que alimenta una carga de 500 W ofrece aproximadamente 2,2 horas. Las baterías de litio permiten una descarga más profunda.
Sí. Los compresores de refrigeradores contienen motores que necesitan energía limpia. Una onda sinusoidal modificada hace que se calienten y hagan más ruido. El compresor puede consumir más corriente y fallar prematuramente. Un inversor de onda sinusoidal pura protege su electrodoméstico y mejora la eficiencia energética.
