El ruido eléctrico invisible, la distorsión de la forma de onda y las variaciones transitorias de voltaje actúan como destructores silenciosos de equipos costosos. Esta energía sucia degrada los componentes electrónicos sensibles y los motores de servicio pesado con el tiempo, lo que provoca fallas inesperadas y reemplazos costosos. Si bien la energía solar proporciona una independencia energética confiable, el proceso de convertir corriente continua (CC) en corriente alterna (CA) introduce inherentemente la distorsión armónica total (THD). Un alto THD, combinado con las fluctuaciones de voltaje y la deriva de frecuencia asociadas, provoca que los microprocesadores colapsen, que los equipos médicos no funcionen correctamente y que los motores de inducción se sobrecalienten gravemente.
Mitigar estos riesgos compuestos para la calidad de la energía requiere un estricto cumplimiento de umbrales de frecuencia y THD específicos. No puede confiar en la conversión de energía estándar para cargas críticas. Seleccionar un inversor solar de onda sinusoidal pura verificado es la decisión más crítica al diseñar una arquitectura de energía híbrida o fuera de la red sensible. Comprender los niveles exactos de distorsión armónica que su equipo puede tolerar determinará el diseño de su sistema y protegerá sus inversiones en hardware.
La distorsión armónica total mide las frecuencias armónicas presentes en una señal eléctrica en comparación con la frecuencia fundamental, normalmente 60 Hz o 50 Hz. Una señal de potencia perfecta presenta una oscilación suave y continua. Los armónicos introducen frecuencias adicionales no deseadas que distorsionan esta onda fundamental, creando un perfil eléctrico irregular o irregular. Cuando se mide la salida de un inversor estándar en un osciloscopio, a menudo se ven estos bordes irregulares en lugar de una curva suave. Esta representación visual se traduce directamente en estrés físico en los dispositivos conectados.
El proceso de conmutación de CC a CA de alta velocidad dentro de los inversores crea estas frecuencias no deseadas. Los inversores utilizan transistores de conmutación rápida, como los transistores bipolares de puerta aislada (IGBT), para cortar el voltaje de CC en una forma de onda de CA. Si el sistema carece de filtros de salida robustos, esta rápida conmutación genera un ruido armónico significativo. La propia frecuencia de conmutación, a menudo en el rango de kilohercios, influye en la potencia de salida si las redes internas de inductor-condensador (LC) son de tamaño insuficiente o están mal diseñadas.
La distorsión de la forma de onda interactúa directamente con las variaciones de voltaje y los cambios de frecuencia, formando una tríada de calidad de energía. Los transistores de conmutación rápida pueden introducir picos de voltaje transitorios y variaciones menores de frecuencia junto con distorsión armónica. Cuando un inversor no logra filtrar estas anomalías, la calidad de la energía resultante se degrada rápidamente bajo cargas variables. Por ejemplo, cuando arranca un compresor grande, el consumo repentino de corriente puede causar que el voltaje caiga, lo que a su vez exacerba el perfil de distorsión armónica de la salida del inversor.
Un alto THD se manifiesta físicamente dentro del equipo conectado. La distorsión armónica y las fluctuaciones de voltaje provocan una generación excesiva de calor dentro de las bobinas eléctricas. Este calor provoca una degradación prematura de los componentes, derretimiento del aislamiento del cable y comportamiento errático en dispositivos controlados por microprocesador. El costo físico del hardware es acumulativo y a menudo irreversible. Los técnicos de campo frecuentemente encuentran placas de circuitos chamuscadas y cojinetes de motor atascados en sistemas que funcionan con fuentes de energía con alto THD.
Para ilustrar mejor el impacto de THD en los componentes del sistema, considere las siguientes observaciones de campo:
La tolerancia del equipo a la distorsión armónica varía significativamente según los circuitos internos y las demandas operativas. La categorización de cargas según sus umbrales de THD garantiza una entrega de energía segura y eficiente. Debe hacer coincidir la calidad de la energía con los requisitos específicos del hardware conectado para evitar fallas operativas.
Los equipos altamente sensibles requieren un THD inferior al 3%. Este nivel incluye dispositivos médicos críticos como máquinas CPAP y concentradores de oxígeno, infraestructura de TI avanzada, equipos de telecomunicaciones y sistemas audiovisuales de alta gama. Estos dispositivos requieren formas de onda casi perfectas y una variación de frecuencia mínima. Incluso las distorsiones menores pueden causar corrupción de datos, imprecisiones en los sensores o un cierre operativo completo. Es obligatorio un inversor solar dedicado para electrodomésticos sensibles para mantener esta estricta calidad de energía.
En un entorno médico, por ejemplo, un ventilador depende de circuitos de sincronización precisos sincronizados con la frecuencia de CA. Si la distorsión armónica altera el punto de cruce por cero de la forma de onda de CA, el circuito de sincronización se desvía, lo que puede provocar que la máquina active alarmas o se apague. De manera similar, los amplificadores de audio de alta gama reproducirán el ruido armónico como un zumbido audible a través de los parlantes, arruinando la experiencia de audio.
Una THD inferior al 5% sirve como estándar de la industria para una calidad de energía aceptable, alineándose estrechamente con los estándares de la red eléctrica. La mayoría de los refrigeradores, microondas e iluminación estándar funcionan de manera segura dentro de este margen. El equipo funcionará normalmente siempre que las fluctuaciones de voltaje permanezcan dentro de las tolerancias nominales durante el arranque y el funcionamiento continuo.
Los electrodomésticos modernos suelen contener fuentes de alimentación internas de modo conmutado (SMPS) que convierten la CA entrante en CC para los componentes internos. Estas unidades SMPS pueden manejar imperfecciones menores en la forma de onda de hasta 5% THD sin sobrecalentarse. Sin embargo, superar este límite sobrecarga los condensadores de entrada y los rectificadores dentro del aparato, acortando su vida útil.
Operar por encima del 5 % de THD introduce riesgos en cascada para todo el hardware conectado. Los altos niveles de distorsión frecuentemente anulan las garantías de equipos sensibles. En el caso de los sistemas mecánicos, provoca una degradación grave del aislamiento del motor y aumenta drásticamente la probabilidad de fallos catastróficos del hardware. Se desaconseja encarecidamente alimentar dispositivos electrónicos modernos en esta zona de peligro.
Cuando el THD supera el 5%, los motores de inducción experimentan un fenómeno llamado par inverso. Las frecuencias armónicas crean campos magnéticos que se oponen a la rotación primaria del motor. El motor debe trabajar más para superar esta resistencia interna, consumiendo más corriente y generando calor excesivo. Con el tiempo, este calor rompe el aislamiento del devanado, lo que provoca una falla total y total del motor.
El método que utiliza un inversor para construir su salida de CA dicta directamente la distorsión armónica resultante. Comprender las diferencias técnicas evita errores críticos en el diseño del sistema. Debe elegir la tecnología adecuada en función de las cargas que pretende alimentar.
Los inversores de onda sinusoidal modificada producen una forma de onda escalonada y en bloques. En lugar de una curva suave, el voltaje cambia abruptamente entre estados alto, cero y bajo. Este enfoque crudo produce inherentemente una alta THD, que a menudo oscila entre el 20% y el 40%. La forma de onda escalonada va acompañada de severas variaciones de voltaje. Esto hace que la tecnología de onda sinusoidal modificada sea totalmente inadecuada para la electrónica moderna o las cargas inductivas.
Las transiciones bruscas en una onda sinusoidal modificada crean transitorios de alta frecuencia. Estos transitorios actúan como pequeños golpes de martillo en los delicados componentes internos de la electrónica. Los dispositivos con tiristores o triacs, como atenuadores de luz o controles de motores de velocidad variable, dependen del suave cruce por cero de una onda sinusoidal verdadera para funcionar. En una onda sinusoidal modificada, estos controles se comportan de forma errática o fallan por completo.

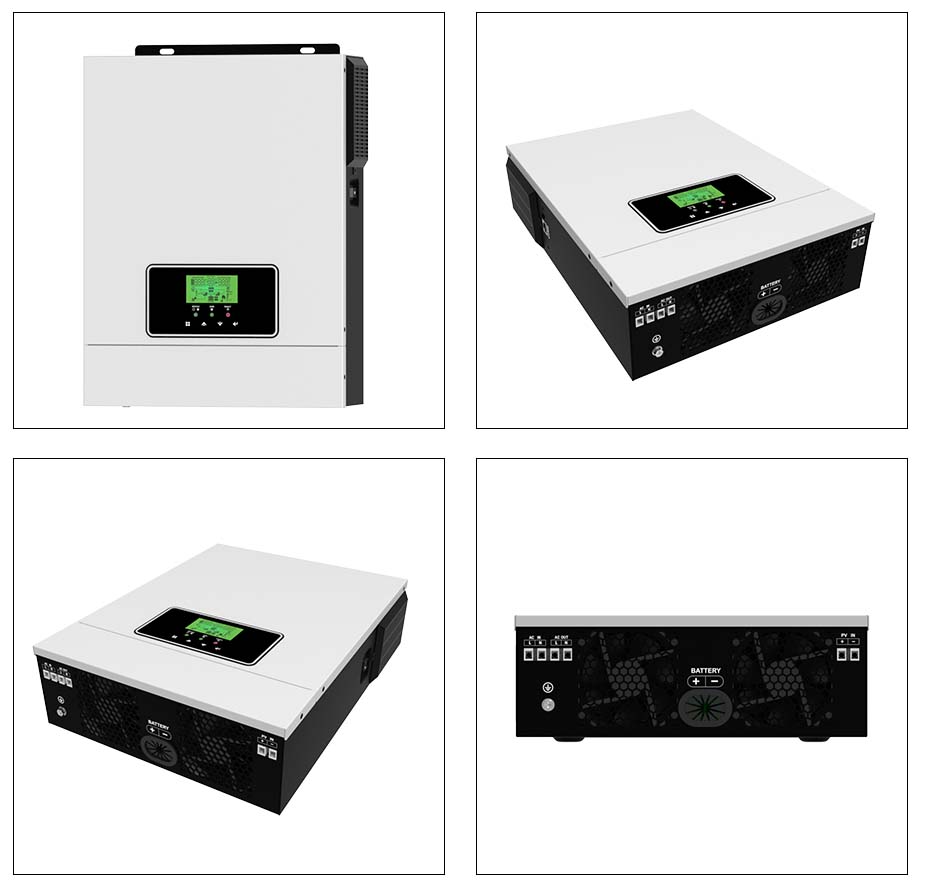

Un verdadero inversor de onda sinusoidal pura utiliza modulación de ancho de pulso (PWM) avanzada y filtrado LC (inductor-condensador) pesado para suavizar la forma de onda. Esta tecnología controla con precisión los intervalos de conmutación, creando una curva eléctrica fluida. Existe una correlación directa entre esta avanzada tecnología de filtrado y lograr una THD inferior al 3%. Garantiza una salida estable de voltaje y frecuencia, replicando o superando la calidad de la energía de red estándar.
El controlador PWM dentro del inversor monitorea constantemente la forma de onda de salida y ajusta el ciclo de trabajo de conmutación miles de veces por segundo para mantener la forma sinusoidal perfecta. Luego, los pesados filtros LC eliminan el ruido de conmutación de alta frecuencia, dejando solo la frecuencia fundamental limpia de 50 Hz o 60 Hz. Esta regulación activa permite que el inversor se adapte instantáneamente a las condiciones cambiantes de carga.
Las cargas inductivas presentan desafíos únicos para los sistemas de energía fuera de la red. Los motores requieren energía limpia para generar una fuerza de rotación eficiente sin sobrecalentarse. Debe tener en cuenta las características eléctricas específicas de los motores al seleccionar un inversor.
Las frecuencias armónicas crean un par inverso en los motores de inducción. Estas frecuencias no deseadas luchan físicamente contra la frecuencia fundamental, empujando contra la dirección prevista de rotación del motor. Este conflicto provoca un sobrecalentamiento grave, un mayor consumo de energía y una vida útil drásticamente reducida para los compresores HVAC, las bombas de pozo y las herramientas eléctricas pesadas.
Considere una bomba de pozo de 2 caballos de fuerza que funciona con una fuente de energía de alta THD. El quinto armónico (300 Hz en un sistema de 60 Hz) produce un campo magnético de secuencia negativa. Este campo intenta hacer girar el motor hacia atrás. El motor extrae corriente adicional del inversor para superar esta fuerza opuesta, lo que provoca que la temperatura de la carcasa del motor aumente. Esta tensión térmica continua degrada rápidamente los devanados del estator.
El arranque repentino de los motores inductivos provoca graves caídas de tensión y variaciones momentáneas de frecuencia. Un de alta calidad inversor de potencia de carga de motor debe contar con bucles activos de regulación de voltaje y frecuencia. Estos mecanismos de control evitan que la forma de onda colapse o se distorsione durante los períodos de entrada de alta corriente, manteniendo la estabilidad cuando el motor exige potencia máxima.
Cuando un compresor se enciende, puede generar amperios de rotor bloqueado (LRA), que a menudo son de cinco a seis veces su corriente de funcionamiento normal. Si el inversor no puede suministrar esta enorme corriente instantáneamente, el voltaje de salida cae. Esta caída de voltaje puede provocar que otros dispositivos conectados, como computadoras o televisores, se reinicien o se apaguen. Los bucles de regulación activa detectan esta caída de voltaje en milisegundos y aumentan la salida del inversor para compensar.
Las cargas inductivas exigen corrientes de entrada masivas, a menudo de tres a cinco veces su potencia de funcionamiento. El inversor debe manejar esta capacidad de sobretensión mientras mantiene una forma de onda limpia y sin distorsiones. Si la corrección del factor de potencia del inversor es inadecuada, la caída de voltaje resultante detendrá el motor y potencialmente dañará los componentes internos del inversor.
El factor de potencia representa la alineación de fases entre voltaje y corriente. Las cargas inductivas hacen que la corriente se retrase del voltaje, lo que resulta en un factor de potencia bajo. El inversor debe suministrar potencia reactiva para soportar esta corriente en retraso. Un inversor robusto diseñado para cargas de motores incluye transformadores de alta resistencia y condensadores de gran tamaño para manejar esta demanda de potencia reactiva sin distorsionar la onda sinusoidal primaria.
Adquirir el inversor adecuado requiere mirar más allá de las afirmaciones de marketing y analizar parámetros técnicos específicos. Una evaluación adecuada garantiza la confiabilidad del sistema a largo plazo. Debe verificar los datos proporcionados por los fabricantes con las condiciones operativas del mundo real.
Busque siempre clasificaciones de THD explícitas medidas a plena carga, no solo en ralentí. Un inversor puede mostrar un 2 % de THD al 10 % de su capacidad, pero aumentar al 8 % bajo la carga máxima. Haga referencia a estándares de prueba establecidos como IEEE 519 o UL 1741. Estas certificaciones sirven como puntos de referencia para afirmaciones confiables de calidad de energía y verifican los datos de pruebas internas del fabricante.
Al revisar las hojas de especificaciones, verifique si el THD figura como valor máximo en todo el rango de temperatura de funcionamiento. Algunos inversores funcionan bien a 25 °C, pero sufren una grave degradación de la forma de onda cuando funcionan en un cuarto de servicio caliente a 45 °C. Los informes de pruebas de terceros proporcionan la confirmación más confiable de estas especificaciones.
Elija un inversor con una estricta regulación de voltaje, normalmente de ±1% a ±3%. La estabilidad precisa de la frecuencia, generalmente de ±0,05 Hz a ±0,1 Hz, es igualmente importante. Estas estrictas ventanas de regulación protegen a los microprocesadores contra la deriva y evitan errores de sincronización en relojes digitales sensibles y equipos de comunicación.
Una mala regulación del voltaje provoca luces parpadeantes y un comportamiento errático de los electrodomésticos. Si la frecuencia se desvía más allá de ±0,5 Hz, los equipos conectados a la red o los motores síncronos no funcionarán correctamente. Los inversores de alta gama utilizan procesadores de señales digitales (DSP) para monitorear y ajustar la salida miles de veces por segundo, asegurando que el voltaje y la frecuencia permanezcan dentro de estas estrictas tolerancias.
Dimensione el inversor para garantizar que permanezca en su eficiencia óptima y en su ventana operativa con el THD más bajo. Este punto ideal suele estar entre el 50% y el 80% de su capacidad continua. Depender de picos de sobretensión para un funcionamiento continuo elevará los niveles de THD y degradará rápidamente los componentes internos del inversor.
Si tienes una carga continua de 3000 vatios, no compres un inversor de 3000 vatios. Operar un inversor al 100% de su capacidad continuamente supera los límites térmicos de los componentes internos, aumentando la distorsión armónica y reduciendo la vida útil. En su lugar, seleccione una unidad de 4000 o 5000 vatios para mantener la carga continua dentro de ese rango óptimo del 50-80%.
El calor interno afecta gravemente la capacidad de un inversor para filtrar armónicos. A medida que aumentan las temperaturas, la eficiencia de los componentes disminuye, lo que permite una mayor distorsión en la forma de onda de salida. Los condensadores de alta calidad y los disipadores de calor robustos y de gran tamaño son fuertes indicadores de un rendimiento sostenido de bajo THD bajo cargas pesadas y continuas.
Inspeccione la construcción física del inversor. Las unidades con grandes disipadores de calor de aluminio extruido y ventiladores de refrigeración de velocidad variable gestionan las cargas térmicas mejor que aquellas que dependen únicamente de refrigeración pasiva o ventiladores pequeños de altas RPM. La calidad de los condensadores electrolíticos internos también determina la longevidad; busque inversores que especifiquen condensadores con clasificación de 105 °C en lugar de componentes estándar de 85 °C.
| Nivel THD | Calidad de energía | Tipos de carga adecuados | Tecnología de inversor requerida |
|---|---|---|---|
| < 3% | Excelente (equivalente a la red o mejor) | Dispositivos médicos, servidores informáticos, equipos audiovisuales, telecomunicaciones. | Onda sinusoidal pura de alto nivel con filtrado LC activo |
| 3% - 5% | Bueno (calidad de servicio estándar) | Frigoríficos, climatización estándar, iluminación, electrodomésticos en general. | Onda sinusoidal pura estándar |
| > 5% (a menudo 20-40%) | Pobre (alta distorsión, forma de onda escalonada) | Calentadores resistivos, iluminación incandescente básica (no recomendado para electrónica) | Onda sinusoidal modificada |
Incluso con las especificaciones correctas, una implementación inadecuada o una comercialización engañosa del producto pueden comprometer la calidad de la energía. La mitigación proactiva es necesaria para proteger su carga. Debe abordar las fallas de diseño a nivel del sistema para mantener una salida de energía limpia.
El mercado contiene inversores baratos de marca blanca que afirman tener un estado sinusoidal puro pero carecen del filtrado interno para mantener <5% de THD bajo cargas pesadas. Lea las hojas de especificaciones de manera crítica. Busque clasificaciones de estabilidad de frecuencia y THD que abarquen todo el rango de temperatura de funcionamiento y el espectro de potencia. Si la hoja de datos solo proporciona especificaciones inactivas, descalifique la unidad.
Algunos fabricantes utilizan términos como "cuasi-seno" o "equivalente sinusoidal pura" para enmascarar la tecnología de onda sinusoidal modificada. Exija siempre porcentajes explícitos de THD. Si un fabricante se niega a proporcionar un manual técnico detallado o certificados de prueba de terceros, asuma que el producto no puede cumplir con estrictos estándares de calidad eléctrica.
Los factores externos frecuentemente introducen armónicos y variaciones de voltaje. Una mala conexión a tierra, un cableado de CC de tamaño insuficiente o la interferencia de otras cargas no lineales en el mismo circuito de CA degradarán la calidad de la energía, independientemente de las capacidades del inversor. Garantice el tamaño adecuado de los cables para minimizar la caída de voltaje y aislar cargas altamente sensibles en circuitos dedicados lejos de motores inductivos pesados.
Al instalar el sistema, mantenga los cables de CC lo más cortos posible y utilice cables del tamaño adecuado para evitar la caída de voltaje entre el banco de baterías y el inversor. Una caída significativa de voltaje de CC priva al inversor de energía durante eventos de sobretensión, lo que provoca que el voltaje de salida de CA colapse. Además, instale varillas de conexión a tierra adecuadas y conecte el neutro y la tierra en el panel principal para proporcionar un camino despejado para las corrientes de falla y reducir el ruido eléctrico.
R: Un THD aceptable es estrictamente <3% para dispositivos médicos y electrónicos sensibles, y <5% para uso doméstico general. Los inversores de onda sinusoidal pura de alta calidad suelen funcionar por debajo del 2 % de THD, lo que proporciona una energía más limpia que la de las redes eléctricas estándar.
R: Sí. La alta THD (a menudo entre 20 y 40%) y las variaciones rápidas y escalonadas de voltaje inherentes a los inversores de onda sinusoidal modificada causan un sobrecalentamiento severo y fallas prematuras en microprocesadores, relojes digitales y motores de inducción.
R: Los armónicos crean un par inverso en los motores de inducción, combatiendo la frecuencia fundamental. Esto provoca una generación excesiva de calor, graves pérdidas de eficiencia y caídas de tensión. La baja distorsión armónica elimina este par inverso, lo que garantiza un funcionamiento suave y frío.
R: Las cargas elevadas y las anomalías de conmutación rápida provocan caídas de tensión y variaciones de frecuencia junto con distorsión armónica. Esto crea una tensión eléctrica compuesta en los electrodomésticos. Un inversor solar para electrodomésticos sensibles de alta calidad regula activamente los tres elementos simultáneamente para proteger el hardware.
R: Puede medir la THD con precisión utilizando un analizador de calidad de energía profesional o un osciloscopio digital. Sin embargo, el mejor paso preventivo es verificar las certificaciones de prueba IEEE 519 o UL 1741 del fabricante antes de la instalación.
R: Los componentes de filtrado interno avanzados requieren una pequeña cantidad de potencia operativa, lo que reduce ligeramente la eficiencia de conversión general en comparación con las unidades de onda sinusoidal modificada. Sin embargo, este pequeño consumo de energía es necesario para evitar la destrucción de costosos equipos conectados.
