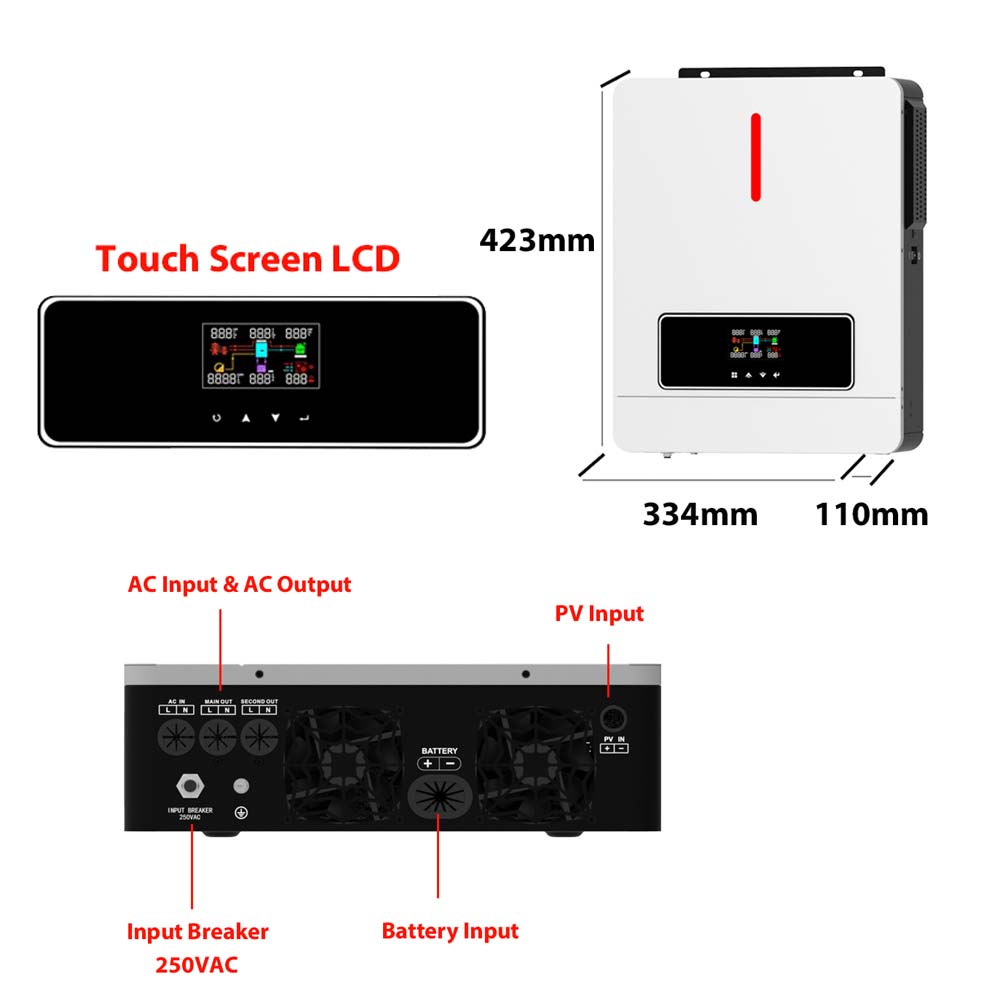

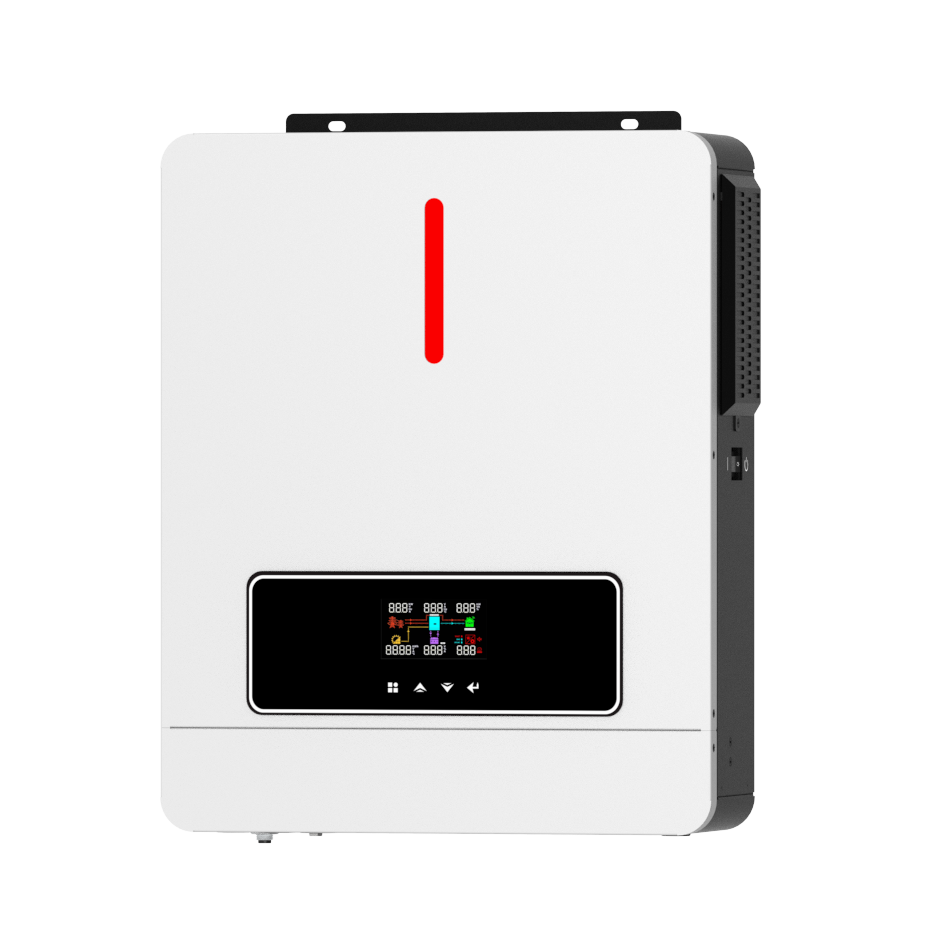

¿Qué corriente de salida se necesita para el respaldo monofásico?

Calcular mal las necesidades de energía de respaldo conlleva graves riesgos operativos. Un tamaño insuficiente de su sistema garantiza que se disparará durante un corte de red cuando más lo necesite. El sobredimensionamiento desperdicia capital valioso en capacidad innecesaria del inversor. Traducir cargas eléctricas domésticas o de instalaciones de vatios a requisitos precisos de corriente de salida en amperios es muy difícil. Los compradores frecuentemente confunden la capacidad de almacenamiento de energía, medida en kilovatios-hora (kWh), con la producción de energía instantánea, medida en kilovatios (kW) o amperios. Seleccionar el equipo correcto requiere una estricta auditoría matemática. Debemos evaluar las cargas continuas, los requisitos de sobretensión, las capacidades de descarga de la batería y las limitaciones del cableado físico para construir un sistema de respaldo resistente. Si se equivoca en los cálculos, sus cargas críticas disminuirán en el momento en que falle la red. Explicaremos exactamente cómo satisfacer las demandas de amperaje de su panel con las especificaciones de hardware adecuadas.

• La corriente de salida dicta la capacidad: la corriente de salida máxima (amperios) de un inversor determina exactamente cuántos aparatos pueden funcionar simultáneamente durante un corte, independientemente de la capacidad total de almacenamiento de la batería (kWh).
• Sobretensiones versus clasificaciones continuas: las cargas inductivas (como HVAC y bombas de pozo) requieren un inversor capaz de manejar sobrecorrientes transitorias que son de 3 a 5 veces mayores que su corriente de funcionamiento continuo.
• La calidad de la energía importa: un inversor monofásico de onda sinusoidal pura no es negociable para los sistemas de respaldo modernos para evitar daños a los componentes electrónicos sensibles y garantizar tiempos de transferencia sin interrupciones (<30 ms).
• Cuellos de botella del sistema: la corriente de salida total de respaldo está limitada en última instancia por el eslabón más débil del sistema, ya sea la tasa de descarga máxima de la batería, los límites de salida definidos por el software o el tamaño del disyuntor físico.

Comprensión de la corriente de salida en un inversor solar monofásico

Durante un corte de red, el inversor se desconecta de la red eléctrica mediante un interruptor de transferencia automática. Se convierte en la única fuente de voltaje que forma la red para su propiedad. La corriente de salida representa el amperaje máximo absoluto que el hardware puede enviar al panel de carga crítica. Esta energía viaja a través de una configuración de cable estándar que consta de cables vivos, neutros y de tierra. Si los aparatos conectados demandan más corriente de la que el inversor puede suministrar, la tensión del sistema cae. Los sensores internos del inversor detectan esta caída de voltaje y activan un apagado automático por sobrecarga para proteger los transistores bipolares de puerta aislada (IGBT) contra la fusión.

El cálculo de este requisito se basa en una relación matemática fundamental. Para sistemas monofásicos, la fórmula central es Corriente (I) = Potencia (P) / Voltaje (V). Sin embargo, esta ecuación requiere distinguir entre potencia real (vatios) y potencia aparente (voltios-amperios). Las cargas resistivas como las bombillas incandescentes o los calentadores eléctricos de zócalo tienen un factor de potencia de 1,0. Para estos dispositivos, los vatios equivalen a voltios-amperios. Las cargas inductivas, como los compresores de frigoríficos, funcionan con un factor de potencia más bajo, a menudo alrededor de 0,8. Obtienen más energía aparente del inversor solar monofásico de lo que sugiere su potencia nominal. No tener en cuenta la potencia aparente provoca sistemas de tamaño insuficiente y disparos inesperados cuando varios motores arrancan simultáneamente.

Las especificaciones de hardware dividen la corriente de salida en dos categorías distintas. La corriente de salida continua define el amperaje que el inversor puede mantener indefinidamente sin exceder sus límites térmicos internos. La corriente de salida máxima o de sobretensión define el amperaje máximo que puede sostener durante períodos cortos. Este impulso temporal suele oscilar entre 10 segundos y 5 minutos. Esta capacidad de sobretensión se necesita estrictamente para arrancar motores pesados. Un sistema bien diseñado equilibra ambas métricas. La clasificación continua cubre la carga base, mientras que la clasificación de sobretensión maneja picos transitorios.

Cómo calcular la corriente de salida para un inversor de respaldo monofásico doméstico

El diseño de un sistema de respaldo confiable comienza con una auditoría rigurosa de su panel eléctrico. Debes separar las cargas esenciales de las no esenciales. Los circuitos esenciales suelen incluir refrigeradores, enrutadores de Internet, dispositivos médicos e iluminación básica. Los circuitos no esenciales incluyen cargadores de vehículos eléctricos, jacuzzis y calentadores de agua eléctricos. La suma de la potencia máxima de todos los electrodomésticos esenciales determina la potencia requerida del inversor en kW o amperios. Determinar cuántas horas desea que funcionen esos electrodomésticos determina el tamaño de batería requerido en kWh. Aclarar esta distinción evita el error común de comprar un enorme banco de baterías combinado con un inversor de tamaño insuficiente que no puede arrancar una bomba de pozo.

Para realizar una auditoría de carga adecuada, siga estos pasos:

1. Abra el panel de disyuntores principal e identifique los circuitos que desea mantener activos durante un corte.
2. Ubique la placa de datos en cada aparato conectado a esos circuitos para encontrar la potencia de funcionamiento y la potencia máxima de arranque.
3. Convierta la potencia total en amperios dividiéndola por el voltaje de su sistema (normalmente 120 V o 240 V).
4. Registre los amperios de rotor bloqueado (LRA) para cualquier motor grande, como un compresor de aire acondicionado.

Una vez que identifique los circuitos esenciales, debe tener en cuenta las cargas inductivas y las sobretensiones de arranque del motor. Los compresores de los acondicionadores de aire y las bombas de los pozos de agua provocan picos de corriente masivos cuando funcionan. Un aire acondicionado central puede consumir 15 amperios mientras está en funcionamiento, pero exige 70 amperios de rotor bloqueado (LRA) durante una fracción de segundo durante el arranque. Si el inversor de respaldo monofásico de su hogar no tiene la capacidad de sobretensión para cumplir con este LRA, el compresor no arrancará y el inversor fallará. La instalación de arrancadores suaves en motores pesados ​​reduce significativamente estos picos de arranque. Un arrancador suave aumenta el voltaje gradualmente, a menudo reduciendo la sobretensión requerida hasta en un 60%. Esto le permite utilizar electrodomésticos más grandes en un inversor más pequeño y rentable.

Los códigos eléctricos exigen márgenes de seguridad estrictos para cargas continuas. El Código Eléctrico Nacional (NEC) exige aplicar un margen de seguridad del 125 % a los cálculos de carga continua. Una carga continua es cualquier aparato que funciona durante tres horas o más a su máxima capacidad. Si su carga continua calculada es de 16 Amperios, debe dimensionar el disyuntor y la capacidad de salida del inversor correspondiente para 20 Amperios (16A x 1,25). Cumplir con esta norma evita disparos molestos, protege el aislamiento del cableado de la degradación térmica y garantiza el pleno cumplimiento normativo durante las inspecciones municipales.

Evaluación de las especificaciones del inversor monofásico de onda sinusoidal pura

La calidad de la energía afecta directamente la vida útil y la confiabilidad de los electrodomésticos conectados. La distorsión armónica total (THD) mide la desviación de la forma de onda de salida del inversor de una onda sinusoidal perfecta. Un inversor monofásico de onda sinusoidal pura con un THD inferior al 3% es un requisito absoluto para los sistemas de respaldo modernos. Los equipos médicos, la infraestructura de TI y los electrodomésticos modernos de velocidad variable dependen de microprocesadores que son muy sensibles al ruido eléctrico. Un THD alto hace que los motores se calienten, introduce interferencias de audio y visuales y puede dañar permanentemente las placas de circuito sensibles.

El tiempo de transferencia define la rapidez con la que el inversor cambia de la energía de la red al respaldo de la batería durante un corte. Los tiempos estándar de transferencia de respaldo solar suelen oscilar entre 1 y 2 segundos. Si bien es aceptable para refrigeradores y luces, este retraso hará que las computadoras de escritorio, servidores y enrutadores se apaguen y se reinicien. Los centros de datos perimetrales y las oficinas domésticas requieren capacidades de suministro de energía ininterrumpida (UPS). Los tiempos de transferencia de nivel UPS operan en menos de 30 milisegundos. Este cambio rápido mantiene los dispositivos electrónicos sensibles en línea sin interrupción. Verifique siempre las especificaciones específicas del equipo para determinar los umbrales de reinicio exactos antes de finalizar la selección de su inversor.

Las clasificaciones de salida de la placa de identificación representan el rendimiento en condiciones ideales de laboratorio. El rendimiento en el mundo real depende en gran medida de la temperatura ambiente. Las curvas de reducción térmica ilustran cómo la capacidad de salida de un inversor cae a medida que aumenta el calor interno. Un inversor clasificado para una salida continua de 30 A a 25 °C (77 °F) podría generar solo 24 A a 40 °C (104 °F). La instalación de la unidad en un garaje caluroso o bajo la luz solar directa obliga a los ventiladores de refrigeración internos a trabajar más y activa una reducción automática de energía para evitar fallas en los componentes. La evaluación de la curva de reducción térmica es obligatoria para instalaciones en climas cálidos para garantizar que el inversor entregue la corriente de salida requerida durante el pico de calor del verano.

Realidades de la implementación: limitaciones y cuellos de botella del sistema

La corriente total de salida de respaldo está, en última instancia, limitada por el eslabón más débil de la arquitectura del sistema. Un cuello de botella común es la tasa máxima de descarga del banco de baterías. Si instala un inversor de 50 A pero lo combina con un banco de baterías que tiene un límite máximo de descarga continua de 30 A, el sistema solo puede generar 30 A durante un corte. El inversor no puede generar mágicamente corriente que las baterías no puedan suministrar. Debe alinear la tasa C (multiplicador de descarga) de la batería con el consumo máximo del inversor para utilizar toda la capacidad del hardware. Por ejemplo, una batería de litio de 100 Ah con una clasificación de 0,5 C sólo puede descargar 50 amperios de forma continua. Si su inversor necesita 100 amperios para satisfacer la carga doméstica, debe conectar dos de esas baterías en paralelo.

Los sistemas híbridos modernos introducen controles de salida definidos por software. La potencia de salida total tanto del conjunto fotovoltaico (PV) como de la batería en conjunto a menudo se controla y limita mediante el software de gestión de energía del inversor. Los fabricantes implementan estos límites electrónicos para garantizar el cumplimiento de la red, proteger la química de la batería o cumplir con los acuerdos de interconexión de servicios públicos locales. Una unidad físicamente capaz de impulsar 60 A podría estar bloqueada por software a 40 A. Los instaladores deben configurar el software de puesta en servicio correctamente para desbloquear la corriente de respaldo máxima permitida.

Las limitaciones físicas dentro del panel eléctrico principal dictan la estrategia de instalación. Hacer una copia de seguridad de un panel de servicio estándar de 100 A es muy diferente a hacer una copia de seguridad de un panel de servicio de 200 A. La mayoría de los inversores residenciales no pueden pasar 200 A de corriente de red. Esto requiere la instalación de un subpanel, comúnmente llamado panel de carga crítica. Usted reubica físicamente los disyuntores esenciales del panel principal a este subpanel. Luego, el inversor alimenta solo el subpanel durante un corte, evitando sobrecargas accidentales de electrodomésticos pesados ​​no esenciales. El cableado de este subpanel requiere un cable de calibre específico basado en la corriente de salida máxima.

Una consulta técnica frecuente implica el uso de respaldo monofásico en una propiedad trifásica. Puede realizar una copia de seguridad de circuitos monofásicos específicos de 120 V o 230 V dentro de una casa trifásica, pero requiere hardware de acoplamiento de fases específico y un equilibrio de carga cuidadoso. Las normas de seguridad exigen el uso de disyuntores de CC no polarizados o desconectores de interruptores con fusibles de 2 polos para aislar adecuadamente los circuitos de respaldo. Las cargas trifásicas reales, como los sistemas HVAC comerciales o la maquinaria pesada de taller, no se pueden respaldar con un inversor monofásico. Intentar hacerlo resultará en un desequilibrio de fase y una falla inmediata del equipo.

Marco para seleccionar el inversor solar monofásico adecuado

Categorizar las necesidades de respaldo en niveles específicos simplifica el proceso de selección de hardware. Hacer coincidir su auditoría de carga calculada con estos niveles le garantiza comprar la capacidad adecuada sin gastar demasiado en componentes electrónicos de potencia innecesarios.

Los sistemas de nivel 1 brindan respaldo de carga esencial. Operando entre 15A y 30A de corriente de salida, estas unidades de 3kW a 5kW son altamente rentables. Mantienen la comida fría, mantienen la conectividad a Internet y proporcionan iluminación básica. Son ideales para hogares urbanos que experimentan cortes de red breves y poco frecuentes donde no es necesario mantener el funcionamiento de electrodomésticos pesados. El cableado de estos sistemas generalmente implica un pequeño panel de carga crítica de 6 espacios y un cable de cobre estándar de 10 AWG.

Los sistemas de nivel 2 avanzan hacia el respaldo parcial del hogar. Con una corriente de salida de 40 A a 60 A, estas unidades de 7 kW a 10 kW manejan cargas inductivas más grandes. Proporcionan suficiente capacidad de sobretensión para poner en marcha una bomba de pozo residencial, asegurando agua corriente durante un corte. También pueden gestionar un microondas o un aire acondicionado de ventana pequeña, lo que mejora significativamente el confort durante fallos prolongados de la red. Los instaladores suelen utilizar cables de 6 AWG u 8 AWG para conectar estos inversores a un subpanel dedicado de 12 espacios.

Los sistemas de nivel 3 apuntan a la copia de seguridad de todo el hogar. Con hasta 100 A o más, estas configuraciones de alta resistencia de 12 kW a 15 kW+ a menudo implican apilar varios inversores en paralelo. Están diseñados para hacer funcionar aire acondicionado central y hornos eléctricos. El funcionamiento de estas cargas pesadas agota las baterías rápidamente. Las instalaciones de Nivel 3 dependen en gran medida de dispositivos automatizados de deslastre de carga. Estos relés inteligentes desconectan automáticamente los electrodomésticos pesados ​​cuando el estado de carga de la batería cae por debajo de un umbral específico, preservando la energía restante para los circuitos críticos.

Conclusión

• Audite su panel eléctrico principal y enumere la potencia continua y la potencia de sobretensión para cada circuito crítico que desee respaldar.
• Calcule la corriente de salida continua requerida dividiendo su vataje esencial total por el voltaje de su sistema, luego aplique el margen de seguridad NEC del 125 %.
• Verifique los amperios de rotor bloqueado (LRA) en las placas de datos de sus motores pesados ​​e instale arrancadores suaves para reducir la clasificación de sobretensión requerida del inversor.
• Haga coincidir su amperaje máximo calculado con la curva de reducción térmica del inversor para garantizar un rendimiento adecuado en su clima específico.
• Consulte a un electricista certificado para dimensionar el cableado de cobre y los disyuntores para su subpanel de carga crítica según la salida máxima del inversor.

Preguntas frecuentes

P: ¿Cuántos amperios produce un inversor solar monofásico de 5 kW?

R: La corriente de salida depende del voltaje del sistema. Matemáticamente, 5000W divididos por 230V equivalen aproximadamente a 21,7 amperios de salida continua. Si el sistema funciona a 240 V, la salida es de aproximadamente 20,8 amperios. Siempre consulte la hoja de especificaciones del fabricante para conocer las clasificaciones continuas exactas.

P: ¿Cuál es la diferencia entre la capacidad de kWh de la batería y la corriente de salida del inversor?

R: Los kilovatios-hora (kWh) miden la capacidad de almacenamiento de energía y determinan cuánto tiempo pueden funcionar sus electrodomésticos. La corriente de salida (amperios) mide la entrega de energía instantánea y determina cuántos aparatos puedes encender exactamente al mismo tiempo sin sobrecargar el sistema.

P: ¿Puede un inversor solar monofásico hacer funcionar un aire acondicionado central?

R: Sí, pero depende completamente de los amperios de rotor bloqueado (LRA) del aire acondicionado y de la capacidad de sobretensión del inversor. Las unidades centrales de aire acondicionado requieren una corriente de arranque masiva. Por lo general, es necesario instalar un arrancador suave en el compresor de CA para evitar que el inversor se dispare durante el arranque.

P: ¿Qué sucede si mi carga de respaldo excede la corriente de salida del inversor?

R: El inversor utiliza mecanismos de autoprotección integrados. Si la carga excede la corriente de salida máxima, el voltaje del sistema cae. El inversor registra una falla de sobrecarga, deja caer la carga por completo y se apaga para evitar daños permanentes al hardware de sus componentes internos.

P: ¿Por qué necesito un inversor monofásico de onda sinusoidal pura como respaldo?

R: Los inversores de onda sinusoidal pura producen energía limpia idéntica a la energía de la red pública. Los inversores de onda sinusoidal modificada producen formas de onda entrecortadas y escalonadas que pueden dañar permanentemente microprocesadores sensibles, hacer que los motores de inducción se calienten e introducir graves interferencias de audio y visuales en la electrónica.

P: ¿Qué cableado se requiere para un inversor de respaldo monofásico doméstico?

R: Los sistemas de respaldo monofásicos utilizan una configuración estándar de tres cables. Consiste en un cable vivo (caliente), un cable neutro y un cable de tierra. El tamaño adecuado del calibre del cable es fundamental y debe cumplir con los códigos eléctricos locales basados ​​en la corriente de salida máxima.

P: ¿Cómo convierto la potencia de mi electrodoméstico en corriente de salida?

R: Utilice la fórmula del poder fundamental. Divida la potencia máxima del aparato por el voltaje de su sistema de respaldo (normalmente 120 V, 230 V o 240 V). Por ejemplo, un microondas de 1200 W que funciona en un circuito de 120 V requiere 10 amperios de corriente de salida.
