La transición a energía solar o respaldo de batería expone las ineficiencias ocultas en el panel eléctrico de una casa, donde la distribución desigual de la energía puede provocar disparos molestos o cierres catastróficos del sistema durante cortes de red. Cuando funciona fuera de la red o en modo de respaldo, un inversor solar monofásico tiene límites estrictos en cargas asimétricas. Si el consumo eléctrico está muy sesgado hacia una parte de un sistema de fase dividida, o excede la clasificación continua del inversor, el sistema no podrá alimentar aparatos críticos, lo que degradará la vida útil de la batería y la longevidad del hardware. Lograr un sistema de energía estable y resistente requiere una combinación precisa de equilibrio del panel físico, auditoría de carga precisa y selección de hardware inversor capaz de manejar las demandas de sobretensión. Esta guía detalla los marcos técnicos para auditar, equilibrar y gestionar las cargas domésticas de forma eficaz.
Equilibrar un panel eléctrico implica algo más que mantener la potencia total por debajo de la potencia nominal máxima de su hardware. En aplicaciones residenciales, el equilibrio dicta cómo se distribuye la energía entre las fases internas del sistema eléctrico. Debe gestionar la capacidad total y, al mismo tiempo, garantizar que la distribución entre tramos de fase siga siendo relativamente equitativa. Ignorar la distribución de fases genera tensión en el hardware, sobrecarga térmica y fallos repentinos del sistema cuando más se necesita energía.
Los sistemas eléctricos difieren drásticamente según su región. Los mercados europeos e internacionales suelen utilizar sistemas monofásicos de 230 V. En estas configuraciones, el equilibrio de carga simplemente significa garantizar que el consumo total del hogar no exceda la capacidad del inversor. Solo tienes un cable vivo y un neutro. Los hogares norteamericanos dependen de sistemas de fase dividida de 120 V/240 V. Esta arquitectura introduce una segunda capa de complejidad mecánica.
Los paneles de fase dividida alternan patas, designadas como L1 y L2, que descienden por los espacios de los interruptores. Esta configuración significa que los disyuntores unipolares adyacentes se ubican en fases opuestas. Un disyuntor bipolar de 240 V se conecta a L1 y L2 simultáneamente, consumiendo energía de manera uniforme en todos los ámbitos. Sin embargo, los disyuntores unipolares de 120 V extraen energía de una sola pata. Si coloca demasiadas cargas pesadas de 120 V en la misma pata, crea una carga asimétrica.
Un inversor solar monofásico estándar emite una señal de 240 VCA. Para dar servicio a un hogar norteamericano, esta salida de 240 V se divide en dos tramos de 120 V. Esta división se produce a través de un autotransformador interno o a través del panel eléctrico principal. El transformador se basa en campos magnéticos para dividir el voltaje. Cuando las cargas permanecen equilibradas, estos campos magnéticos se anulan entre sí. Cuando las cargas se inclinan mucho hacia un lado, el transformador trabaja horas extras para mantener el voltaje, lo que genera problemas operativos graves y generación de calor.
Muchos propietarios asumen que un panel instalado según el código eléctrico local se equilibra automáticamente. Éste es un error peligroso. La red pública actúa como una fuente de energía infinita. Absorbe fácilmente desequilibrios masivos sin caer el voltaje. Un panel que funciona perfectamente en la red puede causar disparos molestos y catastróficos en un sistema de respaldo. Los componentes internos de un inversor tienen límites estrictos de amperaje por tramo.
Un equilibrio de carga deficiente se manifiesta a través de varios síntomas físicos en el lugar de trabajo. A menudo verá una sobrecarga en el cable neutro. El cable neutro transporta la corriente desequilibrada de regreso a la fuente. Si L1 consume 40 amperios y L2 consume 10 amperios, el neutro transporta 30 amperios. Una corriente neutra excesiva genera calor y supone un riesgo de incendio. También experimentará caídas de voltaje en la pata muy cargada, lo que provocará que las luces LED parpadeen o que los motores se calen. Por el contrario, la pierna ligeramente cargada puede experimentar picos de voltaje, amenazando los componentes electrónicos sensibles conectados a esos circuitos.
Las cargas asimétricas destruyen la eficiencia del inversor. El autotransformador interno absorbe el desequilibrio y convierte el exceso de energía en calor. Este estrés térmico degrada los condensadores internos y los componentes de conmutación con el tiempo. La exposición prolongada a cargas asimétricas pesadas provoca fallas prematuras de los componentes magnéticos del inversor, lo que genera costosos reemplazos de hardware y tiempo de inactividad del sistema.

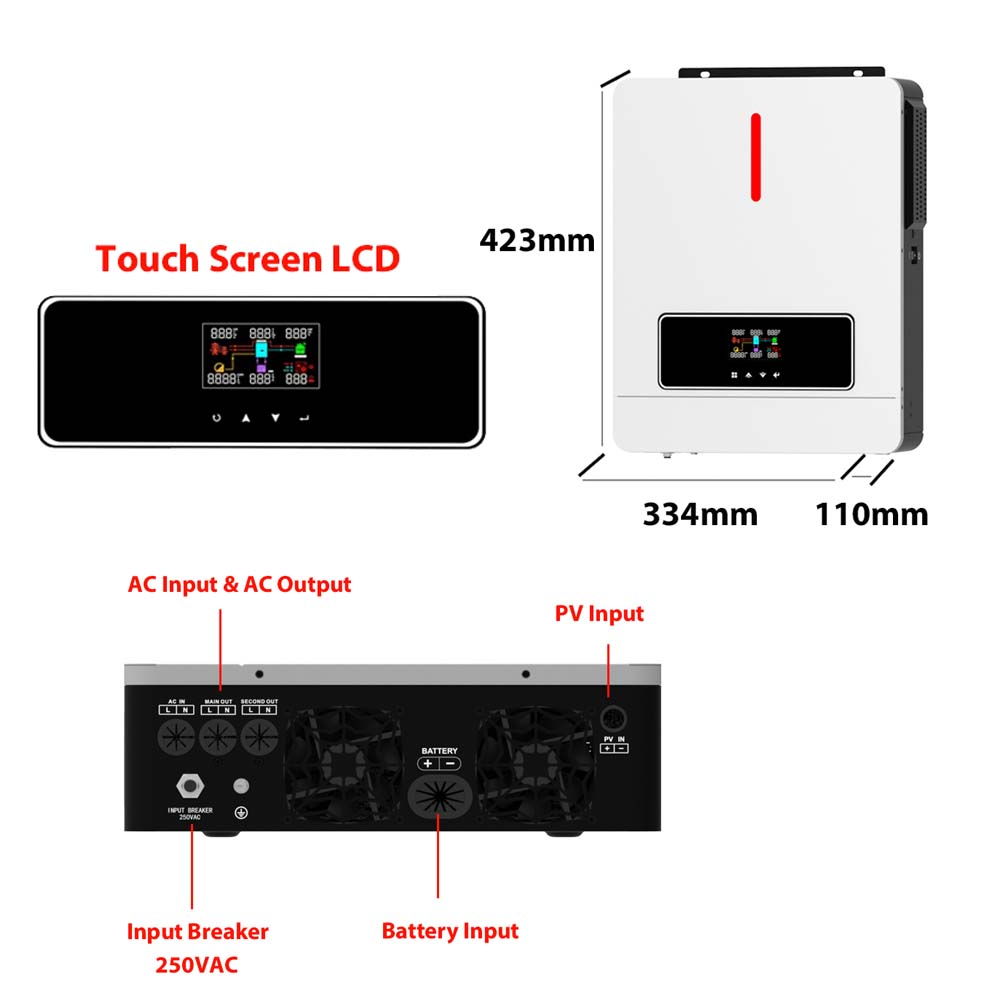

Antes de configurar un inversor de respaldo monofásico doméstico , debe establecer métricas de referencia precisas. Las conjeturas conducen a sistemas de tamaño insuficiente y frecuentes interrupciones de energía. Una evaluación adecuada requiere medir el consumo real en lugar de confiar en máximos teóricos impresos en las etiquetas de los electrodomésticos.
No confíe en las clasificaciones de la placa frontal del electrodoméstico. Las placas frontales muestran el consumo teórico máximo, no el consumo operativo real. Para recopilar datos precisos, registre los consumos de circuitos individuales utilizando pinzas amperimétricas en el panel de interruptores. Abra el frente muerto del panel, configure su multímetro en amperios de CA y sujételo alrededor de los cables del circuito derivado individual mientras los electrodomésticos están funcionando. Para una visión más completa, instala monitores de energía inteligentes como Sense o Emporia. Estos dispositivos rastrean el consumo en tiempo real y registran datos históricos durante semanas o meses.
Debe medir la distribución de amperaje en L1 y L2 durante las horas pico de uso. Encienda los electrodomésticos que desea utilizar durante un corte de energía. Mida la corriente en los cables alimentadores principales L1 y L2. Esto revela desequilibrios ocultos. Es posible que descubras que el microondas, la cafetera y el secador de pelo se encuentran en L1, lo que genera un pico enorme durante las rutinas matutinas.
Diferencia entre cargas resistivas e inductivas durante tu auditoría. Las cargas resistivas, como calentadores de agua, hornos y luces incandescentes, consumen una cantidad constante y predecible de energía. Las cargas inductivas, como bombas de pozo, compresores de refrigeradores y motores HVAC, requieren un aumento masivo de energía para comenzar a moverse. Debe tener en cuenta ambos tipos para dimensionar su sistema correctamente.
| Tipo de aparato | Categoría de carga | Consumo continuo típico | Consumo de sobretensión típico | Característica |
|---|---|---|---|---|
| Calentador de agua eléctrico | Resistador | 4.500W (18,75A) | Ninguno | 240V (L1/L2 balanceado) |
| Bomba de Pozo (1 HP) | Inductivo | 1.000 W (4,1 A) | 3.000W+ (12,5A+) | 240V (L1/L2 balanceado) |
| Microondas | Resistivo/Inductivo | 1.500W (12,5A) | 1.800W (15A) | 120V (L1 o L2) |
| Secador de pelo | Resistador | 1.800W (15A) | Ninguno | 120V (L1 o L2) |
| Aire acondicionado central (3 toneladas) | Inductivo | 3.500W (14,5A) | 10.000W+ (40A+) | 240V (L1/L2 balanceado) |
Es obligatorio comprender los amperios de rotor bloqueado (LRA) para dimensionar el inversor. LRA se refiere a la corriente masiva que consume un motor en los primeros milisegundos del arranque antes de que el rotor comience a girar. Este aumento puede ser de cinco a siete veces mayor que los amperios de carga en funcionamiento (RLA) del motor. Si su inversor no puede manejar el LRA, el sistema se desconectará inmediatamente, dejándolo a oscuras.
Establezca un requisito básico estricto para su hardware. La clasificación de sobretensión del inversor debe exceder el consumo de arranque combinado de su carga inductiva más grande más el consumo continuo de todas las cargas de fondo activas. Si la bomba de su pozo requiere 40 amperios para arrancar y sus cargas de fondo consumen 15 amperios, su inversor debe soportar una sobretensión de 55 amperios sin caer el voltaje. Siempre dimensione el inversor basándose en el peor de los casos, donde varios motores podrían intentar arrancar simultáneamente.
Los sistemas más antiguos o más baratos suelen utilizar tecnología de onda sinusoidal modificada. Estas unidades emiten una forma de onda escalonada y en bloques que se aproxima aproximadamente a la alimentación de CA. Los inversores sinusoidales modificados fracasan por completo en la gestión de carga moderna. Hacen que los motores se calienten, producen zumbidos audibles en los equipos de audio y pueden dañar permanentemente los componentes electrónicos sensibles.
Los hogares modernos requieren energía limpia. Un inversor monofásico de onda sinusoidal pura ofrece una forma de onda eléctrica idéntica o, a menudo, más limpia que la energía de la red pública. Esta tecnología no es negociable para variadores de velocidad variable HVAC, electrodomésticos inteligentes y equipos médicos. La tecnología de onda sinusoidal pura garantiza una entrega de energía limpia independientemente de las fluctuaciones severas de carga, protegiendo sus costosas inversiones domésticas de la energía sucia.
Lograr el equilibrio eléctrico requiere metodologías viables. No se puede simplemente esperar que las cargas se equilibren por sí solas. Debe gestionar activamente la disposición física de sus disyuntores y la configuración de su hardware para garantizar la estabilidad a largo plazo.
El equilibrio del panel físico implica asignar los disyuntores existentes a L1 y L2 para garantizar una distribución equilibrada del amperaje. Comience creando una hoja de cálculo. Enumere cada disyuntor, su tramo de fase designado y el consumo máximo medido de los electrodomésticos en ese circuito. Cuente el sorteo máximo total para L1 y L2. Si la diferencia supera el 20%, es necesario intervenir físicamente.
Reubique los disyuntores dentro del panel principal para redistribuir las cargas. Los aparatos de alto consumo de 120 V deben compartir la carga por igual. No apile el microondas, el calefactor y el secador de pelo en la misma pata de fase. Mueva uno o dos de estos pesados circuitos de 120 V al tramo opuesto. Esto desplaza físicamente la demanda eléctrica, evitando que se sobrecargue un lado del transformador inversor. Para mover un disyuntor, un electricista desconectará la alimentación principal, sacará el disyuntor de la barra colectora y lo encajará en una ranura abierta en la fase opuesta, extendiendo el cable caliente si es necesario.
Apuntar a una tolerancia aceptable al desequilibrio. El equilibrio perfecto es imposible en una casa viva, ya que los electrodomésticos se encienden y apagan al azar. Por lo general, debes aspirar a una variación inferior al 10-20 % entre las piernas durante el uso máximo. Esto proporciona suficiente espacio libre para que el inversor absorba fluctuaciones menores sin estresar los componentes internos ni activar un código de falla.
El equilibrio de carga se extiende más allá de la caja de interruptores. También debes alinear el lado de generación solar. Asegúrese de que la configuración de su inversor coincida con el perfil de carga específico de su hogar. Acceda al menú del instalador y verifique los parámetros de regulación de la tensión de salida. Algunas unidades avanzadas le permiten ajustar las tolerancias de carga asimétricas, lo que le da al sistema más flexibilidad antes de activar un apagado.
Optimice el tamaño, la orientación y la inclinación de su conjunto de paneles solares. El inversor sólo puede generar lo que recibe de los paneles y baterías. Garantice una entrada de CC adecuada para soportar las demandas de salida de CA equilibrada durante el uso máximo. Si su panel solar tiene un rendimiento inferior al final de la tarde, cuando las cargas domésticas alcanzan su punto máximo, el inversor agotará las baterías demasiado rápido, lo que provocará un apagado prematuro, independientemente de qué tan bien esté equilibrado el panel.
Un subpanel de carga crítica simplifica la ecuación de equilibrio. Esta estrategia aísla los circuitos esenciales de cargas pesadas no esenciales. Mueve circuitos críticos (refrigeración, iluminación, enrutadores de Internet y bombas de pozo) a un panel más pequeño dedicado. Dejas cargas pesadas no esenciales (secadoras eléctricas, jacuzzis y hornos eléctricos) en el panel principal.
Durante una falla de red, el inversor solo alimenta el panel de carga crítica. Esto limita estrictamente a qué está expuesto el inversor. Ya no tendrá que preocuparse de que alguien encienda accidentalmente la secadora eléctrica y bloquee el sistema de respaldo. El subpanel garantiza que el inversor funcione bien dentro de sus límites continuos y de sobretensión, manteniendo una microrred perfectamente equilibrada para sus necesidades esenciales. El cableado de un subpanel requiere encaminar un cable de alimentación del tamaño adecuado desde el panel principal, instalar una nueva caja de interruptores y migrar físicamente los cables neutros y activos para los circuitos seleccionados.
La tecnología ofrece soluciones automatizadas para la gestión de carga. Los paneles eléctricos inteligentes reemplazan las cajas de interruptores tradicionales. Estos paneles monitorean el consumo de cada circuito en tiempo real. Usted programa el panel a través de una aplicación de teléfono inteligente, designando qué circuitos son críticos y cuáles son prescindibles durante un corte.
La gestión dinámica de carga elimina automáticamente las cargas no críticas cuando el inversor se acerca a su umbral de salida máximo. Si el compresor HVAC se enciende y aumenta el amperaje, el panel inteligente apaga instantáneamente el calentador de agua o el cargador de vehículos eléctricos para liberar capacidad. Esto evita disparos del sistema y garantiza que el inversor nunca enfrente una condición de sobrecarga. Los relés automatizados proporcionan una función similar a un costo menor, interrumpiendo físicamente la conexión a cargas pesadas a través de un contactor cuando se corta la energía de la red.
La selección del hardware adecuado determina el éxito de su sistema de respaldo o fuera de la red. Necesita un inversor que perdone los pequeños desequilibrios y se adapte a las necesidades de su hogar. La arquitectura de hardware juega un papel muy importante en qué tan bien un sistema maneja cargas asimétricas.
El diseño de inversores generalmente se divide en dos categorías: baja frecuencia (basado en transformador) y alta frecuencia (sin transformador). Los modelos de baja frecuencia utilizan pesados transformadores internos de cobre para aumentar el voltaje y gestionar la división de fases. Los modelos de alta frecuencia utilizan circuitos de conmutación electrónicos livianos para lograr el mismo resultado.
Los inversores de baja frecuencia generalmente ofrecen una capacidad de sobretensión superior. La masa física del transformador de cobre actúa como un depósito de energía, absorbiendo fácilmente los picos masivos de LRA de las bombas y compresores de pozo. Más importante aún, las unidades basadas en transformadores manejan cargas asimétricas en tramos de fase dividida mucho mejor que los modelos sin transformador. El acoplamiento magnético dentro del pesado transformador equilibra naturalmente el voltaje, evitando las severas caídas de voltaje que afectan a las unidades de alta frecuencia bajo cargas desiguales.
| de conexión de fase | Basado en transformador (baja frecuencia) | Sin transformador (alta frecuencia) |
|---|---|---|
| Capacidad de sobretensión | Excelente (a menudo 300% durante 20 segundos) | Moderado (a menudo 200% durante 5 segundos) |
| Tolerancia de carga asimétrica | Alto (la masa de cobre absorbe el desequilibrio) | Bajo (variación de límites de conmutación electrónica) |
| Peso y tamaño | Pesado y voluminoso (más de 100 libras) | Ligero y compacto (40-60 libras) |
| Mejor aplicación | Fuera de la red, cargas de motor pesadas, respaldo para toda la casa | Energía solar conectada a la red, cargas ligeras, áreas con espacio limitado |
Un solo inversor tiene duras limitaciones físicas. Cuando la demanda del hogar excede la capacidad de una sola unidad, debe realizar la transición a una configuración apilada. El apilamiento implica cablear varios inversores en funcionamiento en paralelo. Esto duplica o triplica su producción continua y su capacidad de sobretensión.
Los inversores apilados funcionan en una configuración maestro/esclavo. La unidad maestra dicta la forma de onda de CA y la sincronización de fase. Las unidades esclavas siguen el ejemplo del maestro. Estas unidades se comunican constantemente a través de cables de datos especializados para compartir cargas de manera uniforme. Si consume 60 amperios en total, dos inversores apilados producirán exactamente 30 amperios cada uno. Esta configuración proporciona una potencia masiva al tiempo que mantiene una perfecta sincronización de fases, alimentando fácilmente casas grandes con perfiles de carga complejos.
Modificar paneles eléctricos e instalar sistemas de energía de respaldo conlleva un riesgo significativo. Las instalaciones hechas por usted mismo o las configuraciones mal planificadas introducen riesgos de seguridad, violaciones de códigos y fallas operativas. Debe mitigar estos riesgos mediante el estricto cumplimiento de los estándares y la gestión proactiva de la carga.
Todas las modificaciones eléctricas deben cumplir con el Código Eléctrico Nacional (NEC). Al mover cargas para equilibrar un panel, debe prestar estricta atención al tamaño del cable neutro y a los requisitos de conexión a tierra. El cable neutro debe ser capaz de manejar la máxima corriente de retorno desequilibrada. Los neutros de tamaño insuficiente se sobrecalientan y provocan incendios eléctricos.
Los circuitos derivados de cables múltiples (MWBC) presentan un peligro específico durante el equilibrio del panel. Un MWBC comparte un único cable neutro entre dos circuitos de 120 V en fases opuestas. Debido a que se encuentran en fases opuestas, el neutro solo transporta la diferencia de corriente entre las dos patas. Si accidentalmente mueve ambos circuitos de un MWBC al mismo tramo de fase durante sus esfuerzos de equilibrio, el cable neutro transportará la suma de ambas corrientes. Esto sobrecarga fácilmente el neutro compartido, derritiendo el aislamiento y provocando un cortocircuito catastrófico. Siempre identifique y preserve la relación de fase de los MWBC (generalmente indicada por bridas en los interruptores y un par de cables rojo/negro compartido) al reubicar los interruptores.
Los aparatos inductivos de alto consumo requieren estrategias de mitigación específicas. Los compresores HVAC son conocidos por activar los inversores de respaldo debido a picos masivos de LRA. Instale un arrancador suave en su compresor HVAC. Un arrancador suave es un dispositivo electrónico que aumenta gradualmente el voltaje del motor. Esto reduce el LRA hasta en un 70%, lo que permite que un inversor de tamaño moderado encienda un aire acondicionado grande sin caídas de voltaje ni fallas.
Los cargadores de vehículos eléctricos (EV) presentan otra carga enorme. Un cargador de vehículos eléctricos puede consumir fácilmente de 40 a 48 amperios de forma continua durante horas. Sacar esto de una reserva de batería agotará su sistema de respaldo al instante. Integre cargadores de vehículos eléctricos inteligentes que se comuniquen con su sistema solar. Configure el cargador para que funcione únicamente con el exceso de producción solar. Si la red cae, el cargador debería pausarse o acelerarse automáticamente hasta un consumo mínimo, protegiendo la reserva de la batería para cargas domésticas críticas.
Mapee su panel eléctrico usando una pinza amperimétrica durante las horas pico de carga para identificar desequilibrios ocultos.
Reubique los disyuntores de 120 V para equilibrar las patas L1 y L2 dentro de una variación del 10 %.
Instale un subpanel de carga crítica dedicado para aislar los circuitos esenciales de cargas pesadas y no esenciales.
Instale compresores HVAC con arrancadores suaves para reducir los amperios del rotor bloqueado y proteger la capacidad de sobretensión del inversor.
R: Sí. El cumplimiento del código garantiza la seguridad cuando se conecta a la red pública, que tiene una capacidad prácticamente infinita. Los inversores tienen límites estrictos de amperaje por tramo de fase. Un panel que cumple con el código aún puede tener cargas altamente asimétricas que sobrecargarán y dispararán instantáneamente un inversor de respaldo durante un corte.
R: Las cargas desequilibradas obligan al transformador interno del inversor a trabajar más, generando un exceso de calor. Experimentará caídas de voltaje en la pierna con mayor carga y picos de voltaje en la pierna más liviana. Los desequilibrios severos activan los circuitos de protección internos del inversor, provocando un apagado completo del sistema.
R: Sí, siempre que el inversor esté diseñado para salida de fase dividida de 120 V/240 V. Los aparatos de 240 V se equilibran naturalmente porque obtienen energía por igual de las patas L1 y L2 simultáneamente. Solo necesita asegurarse de que la potencia continua total no exceda la clasificación del inversor.
R: Los inversores de onda sinusoidal pura producen formas de onda eléctricas limpias y suaves, idénticas a las de la red eléctrica. Los inversores de onda sinusoidal modificada producen formas de onda en bloques que provocan que los motores de velocidad variable se sobrecalienten, crean zumbidos audibles en la electrónica y dañan permanentemente los microprocesadores sensibles que se encuentran en los electrodomésticos inteligentes modernos.
R: Debes medir la corriente directamente. Encienda sus típicos electrodomésticos pesados. Utilice un amperímetro de pinza en los cables L1 y L2 entrantes principales dentro del panel del disyuntor. Compare las lecturas de amperaje. Una variación de menos del 10-20% indica un sistema bien equilibrado.
R: Un panel de carga crítica es una caja de interruptores secundaria que alberga solo circuitos esenciales como refrigeración, bombas de pozo e iluminación. Evita físicamente que cargas pesadas no esenciales agoten la batería o sobrecarguen el inversor durante un fallo de la red, por lo que es muy recomendable para sistemas de respaldo.
R: Un arrancador suave no equilibra la carga eléctrica continua entre L1 y L2. Sin embargo, reduce drásticamente el aumento transitorio causado por los compresores de CA. Esto evita desequilibrios masivos y momentáneos que a menudo hacen que los inversores se desconecten cuando arrancan motores grandes.
