Maximizar el rendimiento solar en múltiples planos de techo o estructuras de matriz requiere una combinación eléctrica precisa. Una mala configuración provoca una pérdida inmediata de energía, cuellos de botella en el sistema o fallas de hardware. Los instaladores y diseñadores de sistemas se enfrentan con frecuencia al desafío de conectar dos conjuntos fotovoltaicos distintos a un solo inversor. Si el voltaje, el amperaje o las longitudes de las cadenas no están equilibrados adecuadamente en las entradas duales, el sistema sufre una saturación severa, confusión MPPT (seguimiento del punto de máxima potencia) o eventos térmicos peligrosos en el nivel del conector.
Aprovechar con éxito un inversor solar de entrada fotovoltaica dual requiere una evaluación estricta de la arquitectura MPPT independiente versus compartida, las reglas de tamaño de cadenas y las estrategias de orientación. Esta guía desglosa las realidades de ingeniería del equilibrio de dos arreglos para garantizar una eficiencia y cumplimiento óptimos.

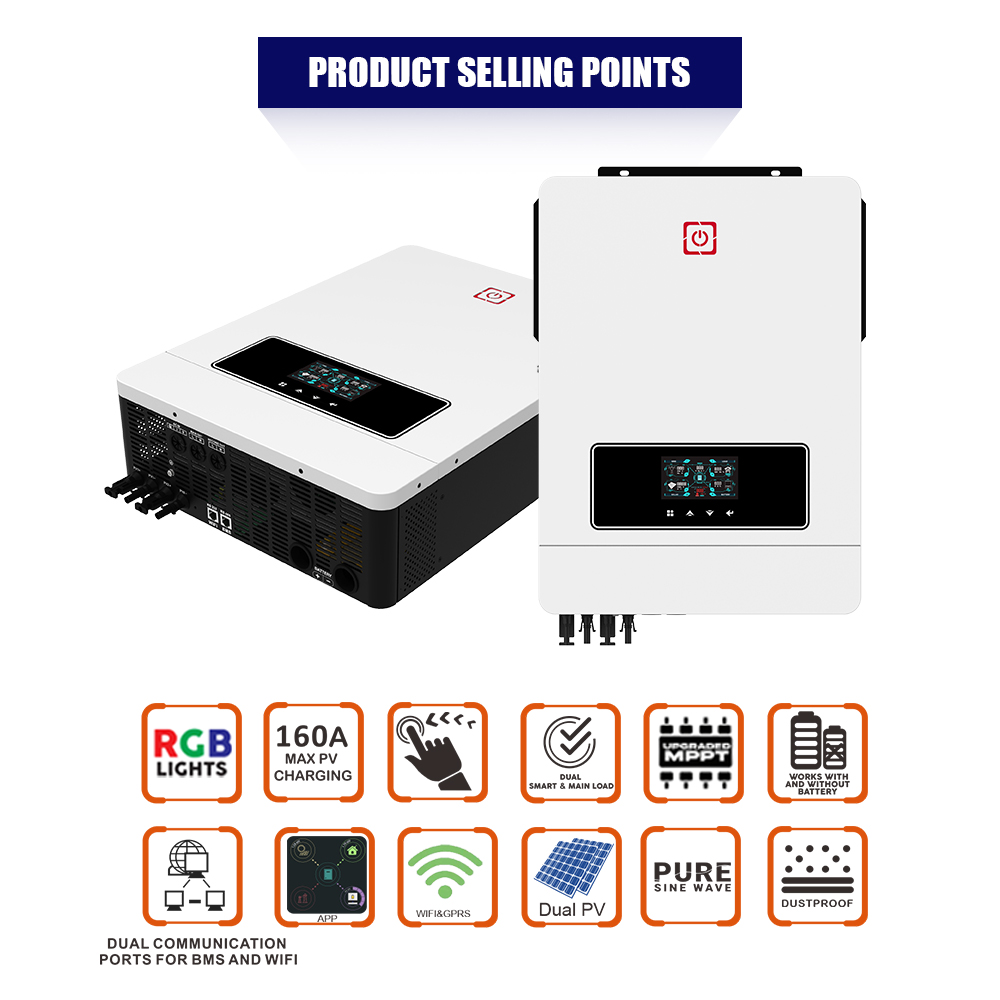

Definir topologías de entrada dual implica observar las diferencias físicas y eléctricas entre inversores con terminales de entrada dual. Encontrarás dos tipos principales en el mercado. El primer tipo presenta MPPT independientes. El segundo tipo presenta entradas internamente paralelas. Saber cuál tiene dicta toda su estrategia de cableado.
Los MPPT independientes permiten un equilibrio asimétrico. Puede ejecutar cuerdas de diferentes longitudes. Puede utilizar diferentes potencias de panel. Dos rastreadores independientes gestionan las entradas de forma independiente. Optimizan la potencia de salida de cada conjunto independientemente del rendimiento del otro. Si una cadena recibe sombra junto a una chimenea a las 2 p. m., la otra cadena sigue bombeando la máxima potencia.
Las entradas internamente paralelas funcionan de manera diferente. Dos entradas físicas se alimentan de un único rastreador MPPT dentro del chasis. Esto requiere un estricto equilibrio simétrico. Si las matrices no están equilibradas, el MPPT no puede optimizar el voltaje y la corriente de manera efectiva. Verá pérdidas de energía significativas. El rastreador se confunde al intentar encontrar el punto de máxima potencia entre dos curvas que no coinciden.
| Característica | MPPT independientes | Entradas internamente paralelas |
|---|---|---|
| Longitudes de cuerda | puede ser desigual | debe ser exactamente igual |
| Potencias del panel | Se puede mezclar entre cuerdas. | Debe coincidir exactamente |
| Tolerancia al sombreado | Alto (impacto aislado) | Bajo (arrastra hacia abajo todo el sistema) |
| Orientación | Soporta divisiones Este/Oeste | Requiere la misma orientación |
La decisión sobre la arquitectura del sistema a menudo se reduce a elegir entre una única unidad de entrada dual y dos inversores divididos. Dividir las entradas solares entre dos inversores más pequeños en una configuración maestro/esclavo ofrece redundancia. Si uno falla, el otro sigue funcionando. Sin embargo, aumenta los costos de hardware y la complejidad del cableado. Necesita más conductos, más disyuntores y más espacio en las paredes.
Ejecutar todo en un único inversor de entrada fotovoltaica dual reduce los costos. Simplifica el proceso de instalación. Solo tiene un circuito de CA hacia el panel principal. La compensación es un único punto de fracaso. La elección depende de las limitaciones del sitio, el presupuesto y la confiabilidad deseada.
El papel de un inversor solar de dos cadenas se vuelve obvio al evaluar las limitaciones del sitio. Si el espacio del techo exige dos cadenas separadas con diferentes orientaciones o perfiles de sombreado, es necesaria una unidad de dos cadenas con MPPT independientes. No se puede forzar un conjunto orientado al este y otro orientado al oeste en un solo rastreador y esperar buenos resultados.
La adaptación de voltaje es la regla de oro para los MPPT compartidos. En conexiones en paralelo, el voltaje debe permanecer igual. Si hay una discrepancia, el conjunto con el voltaje más bajo dicta el voltaje de funcionamiento para todo el sistema. Este efecto del mínimo común denominador limita severamente la potencia de salida del conjunto de voltaje más alto.
Imagine conectar una cadena de 10 paneles en paralelo con una cadena de 8 paneles en un solo seguidor. La cadena de 10 paneles quiere funcionar a 400 voltios. La cadena de 8 paneles quiere funcionar a 320 voltios. El rastreador bajará la cadena de 10 paneles a 320 voltios. Acaba de perder por completo la producción de dos paneles.
Las consideraciones actuales son igualmente importantes. En conexiones en serie, el amperaje permanece constante. El panel de menor producción obstaculiza toda la cadena. El cálculo de la corriente de cortocircuito (Isc) y la corriente del punto de máxima potencia (Impp) frente a las especificaciones de entrada máxima del inversor establece la base para un funcionamiento seguro.
Manejar tamaños de paneles que no coinciden requiere un marco de decisión claro. La integración de paneles antiguos con paneles nuevos de diferentes potencias introduce complejidades. Es posible que esté ampliando un sistema más antiguo. No puede encontrar los paneles originales de 250W, por lo que compra paneles nuevos de 400W.
La falta de coincidencia de tamaños físicos y salidas provoca el fenómeno de las reglas secundarias más pequeñas. Si coloca un panel de 9 amperios en serie con un panel de 13 amperios, toda la cadena estará limitada a 9 amperios. Ahoga la generación potencial y reduce la eficiencia general del sistema.
El equilibrio simétrico funciona mejor para techos de un solo plano con números de paneles y perfiles de sombreado idénticos. Esta estrategia implica un número igual de paneles idénticos en la Cadena A y la Cadena B. Monta 12 paneles en el lado izquierdo del techo y 12 paneles en el lado derecho. Todos miran al sur.
El resultado es la máxima eficiencia en un solo MPPT. Obtendrá curvas de voltaje uniformes y predecibles. El rastreador encuentra fácilmente el punto de máxima potencia porque ambas cuerdas se comportan exactamente de la misma manera a lo largo del día.
El equilibrio asimétrico maneja techos complejos donde en un plano caben 10 paneles y en otro caben 6. No se pueden igualar sin dejar espacio vacío en el techo. Esta ejecución requiere una unidad con MPPT independientes para aislar las diferentes características de la cadena.
Permite que cada rastreador encuentre su propio voltaje y corriente óptimos sin interferencias cruzadas. La cadena de 10 paneles opera a su voltaje máximo. La cadena de 6 paneles opera a su voltaje máximo. Evitas la degradación de energía.
El enfoque de orientación múltiple captura el sol de la mañana y de la tarde utilizando divisiones de matriz Este/Oeste o Sur/Oeste. Asigne el conjunto Este a MPPT 1 y el conjunto Oeste a MPPT 2. Un inversor fotovoltaico de orientación múltiple maneja esto perfectamente.
Esto aplana la curva de producción diaria. Obtienes energía constante de 8 a.m. a 6 p.m. en lugar de un pico masivo al mediodía. Evita la reducción de los picos durante la generación del mediodía y maximiza los beneficios tarifarios por tiempo de uso al producir energía más tarde en la noche.
El cableado en serie conecta positivo con negativo para aumentar el voltaje total de la cadena. Esto mantiene el amperaje bajo. El bajo amperaje permite calibres de cables más delgados, como 10 AWG, y reduce la caída de voltaje en largas distancias. El alto voltaje ayuda a que el conjunto alcance rápidamente el umbral de arranque del inversor en condiciones de poca luz.
Sin embargo, usted enfrenta riesgos. Exceder el voltaje de entrada máximo del inversor durante climas fríos provoca fallas catastróficas en los componentes. Los paneles solares producen un voltaje más alto en temperaturas frías debido al factor de coeficiente de temperatura negativo. Debes calcular el Voc en climas fríos antes de finalizar la longitud de la cuerda.
El cableado paralelo conecta positivo con positivo y negativo con negativo para aumentar la corriente total. Esto mantiene el voltaje por debajo del umbral máximo y al mismo tiempo maximiza el número total de paneles. Usas esto cuando alcanzas el límite de voltaje pero aún tienes espacio para más amperios.
Los acopladores de rama en Y funcionan para el paralelo a pequeña escala directamente en el arreglo. Tienen limitaciones estrictas en la capacidad de carga actual. Las cajas combinadoras con fusibles son necesarias para conjuntos en paralelo más grandes para proporcionar protección contra sobrecorriente de cadena individual.
Debe abordar el estricto límite de 30 A en los conectores MC4 estándar. Los niveles de corriente mal calculados crean un alto riesgo de derretir los conectores y riesgos de incendio térmico. Especifique cuándo se requieren legal y técnicamente dispositivos de protección contra sobrecorriente o cajas combinadoras con fusibles para mitigar estos riesgos. Si pones en paralelo tres cuerdas de 11 amperios, alcanzarás 33 amperios. Derretirás conectores MC4 estándar.
Evitar la saturación del inversor implica calcular la relación óptima de CC a CA. A menudo es aceptable un recorte menor en el pico del mediodía solar. Es económicamente viable sobredimensionar el conjunto de CC en un 20 % para obtener una mejor producción matutina y vespertina. Un recorte severo indica entradas de inversor de tamaño insuficiente.
Abordar las variables de sombreado requiere evaluar qué tan fuerte el sombreado en el Conjunto A afecta al Conjunto B. Una sombra de chimenea que se mueve a través del techo arruina la producción. En ambientes sombreados se necesitan diodos de derivación y MPPT independientes. Los diodos permiten que la corriente salte el panel sombreado, manteniendo activo el resto de la cadena.
El cumplimiento del hardware y el cableado no es negociable. Evalúe los requisitos de calibre de cables en función de configuraciones en serie versus en paralelo. Se deben seguir estrictamente las consideraciones del Código Eléctrico Nacional para el apagado rápido y el aislamiento de doble cadena para garantizar la seguridad y el cumplimiento. Utilice etiquetas adecuadas en todos los conductos y desconexiones.
R: Si el inversor tiene un único MPPT compartido, ambos lados deben tener el mismo voltaje y número de paneles. Si el inversor cuenta con MPPT independientes, los lados pueden tener longitudes de cadena y voltajes desiguales sin causar problemas de rendimiento.
R: En un MPPT compartido, el panel más pequeño o de menor rendimiento obstaculiza todo el sistema, lo que reduce la producción de energía general. Los MPPT independientes aíslan el desajuste, permitiendo que cada cadena opere a su máximo potencial.
R: La división de entradas proporciona redundancia de hardware, pero aumenta los costos de instalación, requiere más espacio en la pared y agrega complejidad de cableado. Una sola unidad de entrada dual es generalmente más rentable y más sencilla de instalar para aplicaciones residenciales.
R: Sí, pero debes utilizar una unidad equipada con MPPT independientes. Esta configuración evita que el conjunto sombreado o fuera de ángulo reduzca el rendimiento del conjunto orientado al sol durante diferentes momentos del día.
R: El cableado en serie suma el voltaje de cada panel. Este voltaje total más alto ayuda al sistema a alcanzar el voltaje mínimo requerido para activar el inversor más temprano en la mañana y lo mantiene funcionando más tarde en la noche.
R: Agregue el voltaje de circuito abierto de todos los paneles en serie. Luego, aplique el coeficiente de temperatura del panel para la temperatura histórica más baja esperada en el sitio de instalación para encontrar el voltaje máximo absoluto en clima frío.
R: Los conectores MC4 estándar suelen tener una potencia máxima de 30 amperios. Exceder este límite al poner en paralelo demasiadas cadenas puede provocar que los conectores se sobrecalienten, se derritan y creen un grave riesgo de incendio.
