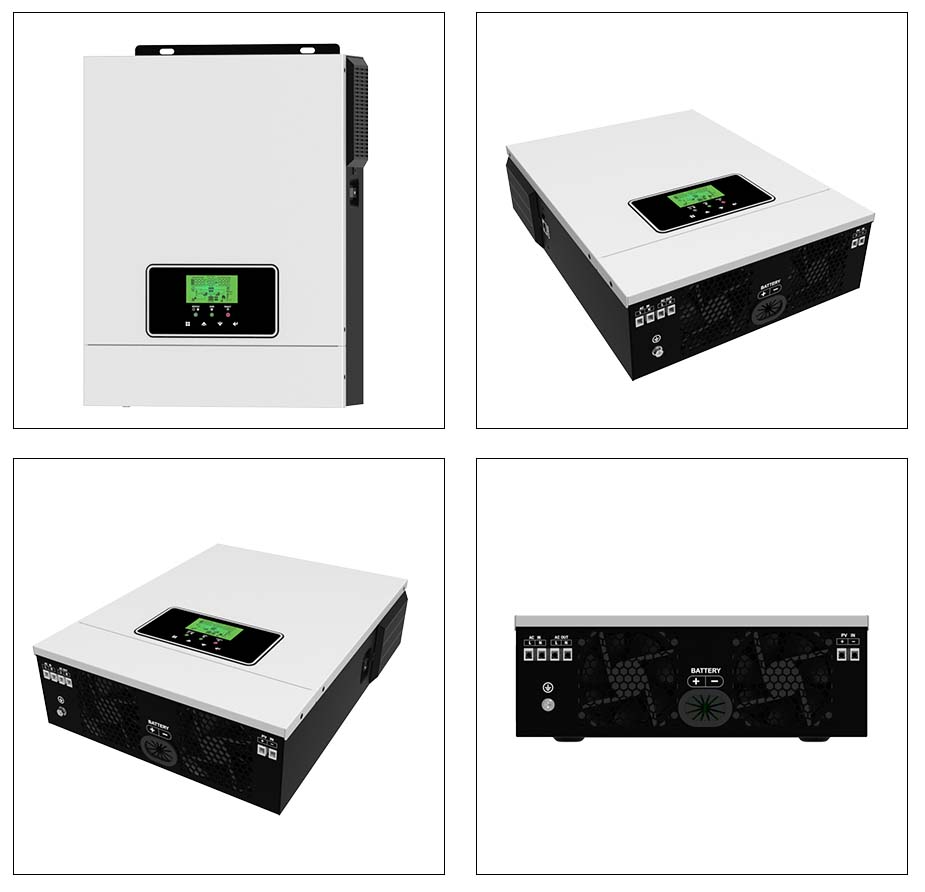

Operar un sistema de energía híbrido o fuera de la red confiable requiere un control preciso sobre cómo se extrae la energía de fuentes externas. La mala configuración de la corriente de carga de CA es una de las principales causas de que se disparen los disyuntores, se atasquen los generadores y se acelere la degradación de la batería. Cuando un cargador inversor solar se conecta a una fuente de CA como la red o un generador de respaldo, deja de invertir y cambia al modo de paso y carga. Los administradores de instalaciones y diseñadores de sistemas deben equilibrar la alimentación de cargas de CA activas con el envío seguro de energía residual al banco de baterías sin exceder la capacidad máxima de la fuente de entrada. Esta guía desglosa las conversiones matemáticas, las limitaciones de hardware, los parámetros de software y las configuraciones de múltiples fuentes necesarias para calcular y configurar correctamente la corriente de carga de CA para una estabilidad óptima del sistema y una longevidad de la batería.
Para configurar con precisión los parámetros de carga, los operadores primero deben comprender los mecanismos de conmutación internos del equipo. Los cargadores inversores modernos no invierten la energía CC y cargan las baterías simultáneamente. Operan en distintos estados dictados por la presencia de entrada de CA calificada. Cuando conecta una fuente de alimentación externa, el circuito interno se somete a una secuencia específica de calificación y sincronización antes de que comience la carga.
Cuando un cargador inversor detecta un voltaje y una frecuencia de CA estables de la red o de un generador, inicia un proceso de calificación. El tablero de control monitorea la onda sinusoidal entrante para garantizar que el voltaje y la frecuencia caigan dentro de las ventanas programadas aceptables. Una vez que la energía de entrada se considera limpia, el inversor sincroniza su salida de CA interna para que coincida con la fase de la fuente entrante. Después de la sincronización, el interruptor de transferencia interno (un relé o contactor de alta resistencia) se cierra. Esta acción conecta físicamente la entrada de CA directamente a las cargas de salida de CA, evitando por completo el circuito del inversor en un estado conocido como modo de paso.
Durante el paso, el convertidor bidireccional interno invierte su función. En lugar de cambiar la energía de la batería de CC a CA, rectifica la energía de CA entrante a CC para cargar el banco de baterías. La corriente CA total extraída de la fuente es la suma de las cargas CA activas y la energía consumida por el cargador de batería. Si sus cargas consumen 15 amperios y el cargador consume 10 amperios, la fuente ve un consumo de 25 amperios. La gestión de este consumo combinado es la razón principal por la que existen límites de entrada de CA.
La mayoría del hardware cuenta con un interruptor selector físico con posiciones típicamente etiquetadas como "Encendido", "Apagado" y "Solo cargador". Dejar la unidad en la posición "Encendido" permite el cambio automático entre inversión y carga. Utilizar el modo "Solo cargador" es muy práctico en escenarios específicos fuera de la red. Si la fuente de CA se corta inesperadamente, como por ejemplo un generador que se queda sin combustible, una unidad en modo "Solo cargador" simplemente apagará la salida de CA en lugar de volver a la energía de la batería. Esto evita que el inversor agote un banco de baterías agotado para alimentar cargas pesadas mientras el sitio está desatendido.
Los diseñadores de sistemas no pueden observar la clasificación de un cargador de CC de 100 amperios y asumir que extrae 100 amperios de la fuente de CA. La corriente de entrada de CA y la corriente de carga de CC funcionan a voltajes muy diferentes. Debe calcular la potencia total y tener en cuenta la eficiencia de conversión del transformador interno y los circuitos de rectificación.
Considere una instalación en la que asigne 20 A de corriente CA a 120 V estrictamente para cargar. Los cálculos se desglosan de la siguiente manera: 20 A × 120 V producen 2400 W de potencia de CA. Suponiendo una eficiencia de conversión estándar del 90%, tiene 2160 W de potencia de CC disponibles. Divida esto por el voltaje de carga general de la batería (por ejemplo, 58,4 V para un sistema de 48 V) y obtendrá aproximadamente 37 A de corriente de carga máxima de CC. Tomar 20 amperios de un tomacorriente de pared de 120 V produce aproximadamente 37 amperios de corriente de carga de CC en un banco de baterías de 48 V.
| Asignación de entrada de CA | Voltaje de CA | Eficiencia supuesta | Voltaje del sistema de CC | Corriente de carga de CC resultante |
|---|---|---|---|---|
| 10 amperios | 120V | 90% | 12 V (14,4 V a granel) | 75 amperios CC |
| 15 amperios | 120V | 90% | 24 V (28,8 V a granel) | 56 amperios CC |
| 20 amperios | 240V | 92% | 48 V (58,4 V a granel) | 75 amperios CC |
| 30 amperios | 240V | 92% | 48 V (58,4 V a granel) | 113 amperios CC |
Los cargadores inversores poseen límites físicos estrictos basados en el tamaño de su transformador interno, los devanados de cobre y la capacidad del disipador de calor. Una unidad puede ser físicamente capaz de generar un máximo de 100 A CC. Los límites del software definidos por el usuario dictan el límite operativo real. Debe programar el límite del software para respetar el eslabón más débil de su instalación específica, ya sea el tamaño del generador, la ampacidad del calibre del cable o las especificaciones del fabricante de la batería. No establecer correctamente estos límites de software obliga al hardware a funcionar a su máximo absoluto, lo que provoca un apagado térmico o la activación de disyuntores externos.
Establecer los límites de corriente correctos requiere evaluar múltiples factores externos. Debe equilibrar la capacidad de la fuente de CA con los límites de aceptación física del banco de baterías. Al dimensionar los parámetros de entrada para un cargador de baterías solares y de CA , la configuración depende completamente de la naturaleza de la fuente conectada a los terminales de entrada.
Los sistemas de energía modernos a menudo utilizan múltiples fuentes de CA, lo que requiere límites de corriente independientes para cada punto de conexión.
Al conectarse a la red eléctrica, el principal cuello de botella es el disyuntor derivado dedicado en el panel principal. El Código Eléctrico Nacional (NEC) exige que las cargas continuas, definidas como cargas que funcionan durante tres horas o más, lo que incluye la carga de la batería, no deben exceder el 80% de la clasificación del disyuntor. Si su inversor está cableado a un disyuntor de 30 A, el límite máximo de entrada de CA en el software debe configurarse en 24 A. Configurarlo en 30 A garantiza disparos molestos durante la fase de carga masiva, ya que el elemento térmico del disyuntor se calienta con el tiempo.
Los generadores requieren una reducción de potencia mucho más estricta que las conexiones a la red pública. Debe evaluar la clasificación de salida continua del generador, no su clasificación máxima o de sobretensión. Establecer el límite de CA para que coincida con la potencia máxima del generador hará que el motor se atasque bajo la carga sostenida de la carga masiva. Esta tensión mecánica hace que la frecuencia del generador caiga por debajo de 60 Hz o 50 Hz. El cargador inversor detectará esta caída de frecuencia, clasificará la energía como sucia y abrirá el interruptor de transferencia para proteger las cargas, rechazando así la fuente de CA por completo. Limite siempre el límite de entrada de CA entre el 80% y el 85% de la potencia nominal continua del generador para dejar espacio para que el regulador del motor responda a cambios repentinos de carga.
La fuente de CA es sólo la mitad de la ecuación. Debe respetar la rapidez con la que el banco de baterías puede absorber energía de forma segura. Esto se mide en tasas C, donde 1C equivale a la capacidad total de amperios-hora de la batería.
Las instalaciones que utilizan múltiples cargadores inversores conectados en paralelo o en fase dividida requieren cálculos acumulativos. Los límites de entrada de CA y las corrientes de carga de CC se multiplican en todo el sistema. Si tiene dos inversores, cada uno programado para generar 85 A CC, entregarán 170 A CC combinados al banco de baterías. Debe asegurarse de que el BMS de la batería y las barras colectoras de CC puedan manejar esta corriente combinada. El consumo total de CA se duplicará, lo que requerirá un generador más grande o una conexión a la red de mayor potencia. En configuraciones maestro/esclavo, la unidad maestra generalmente dicta el límite total de entrada de CA y divide la carga de carga en partes iguales entre las unidades esclavas.
Los cargadores inversores avanzados cuentan con limitación dinámica de entrada de CA, a menudo denominados Power Sharing o PowerAssist. Esta característica monitorea la corriente CA total que fluye a través de los transformadores de corriente internos de la unidad. Si establece el límite de entrada de CA en 30 A y sus electrodomésticos consumen repentinamente 25 A, el inversor acelera automáticamente el cargador de batería interno hasta 5 A. Este enrutamiento dinámico prioriza las cargas de CA activas y evita que el consumo combinado de electrodomésticos y la carga dispare el disyuntor de la fuente. Cuando los electrodomésticos se apagan, el cargador vuelve a subir para utilizar toda la asignación de 30 A.
Las baterías de fosfato de hierro y litio (LiFePO4) se comportan de manera diferente a los bancos de plomo-ácido tradicionales. Sus propiedades electroquímicas únicas requieren estrategias de configuración específicas a nivel de inversor. La configuración de un cargador inversor de batería de litio requiere un estricto cumplimiento de los parámetros de voltaje y corriente del fabricante para evitar bloqueos del sistema.
La configuración del sistema depende en gran medida de cómo se comunica la batería con el hardware del inversor.
La resistencia interna de las baterías de litio es excepcionalmente baja. A diferencia de las baterías de plomo-ácido, que naturalmente reducen su aceptación actual a medida que aumenta su voltaje interno, una batería de litio consumirá la corriente máxima disponible hasta alcanzar casi el 98% del estado de carga. Si no define estrictamente el límite de carga de CA, la unidad funcionará a su máxima capacidad durante horas. Esta carga pesada y prolongada puede sobrecalentar el transformador interno del inversor, sobrecargar los ventiladores de refrigeración y sobrecargar los generadores externos. Debe establecer un límite estricto de carga de CC que respete la clasificación continua de los componentes internos del inversor.
Combinar la corriente de carga de CA correcta con ajustes de voltaje precisos evita apagados abruptos del sistema. Debe seleccionar el algoritmo de carga de litio correcto en el menú de configuración. Los perfiles de litio utilizan una curva de corriente constante/voltaje constante (CC/CV) de dos etapas, eliminando la fase de ecualización utilizada para plomo-ácido. Configurar los voltajes de carga y de absorción demasiado altos, incluso con el límite de corriente correcto, provocará una desconexión de alto voltaje del BMS. Cuando un BMS se desconecta bajo una carga pesada, crea un pico de voltaje masivo en el bus de CC que puede dañar permanentemente los capacitores del inversor. El voltaje de flotación a menudo se establece muy bajo o se desactiva por completo para las químicas del litio para evitar los microciclos de las celdas.
Siga este enfoque sistemático para configurar correctamente los parámetros de carga en cualquier cargador inversor estándar. Omitir estos pasos provoca que los componentes no coincidan y que la entrega de energía no sea confiable.
| Parámetro | Restricción primaria | de plomo-ácido (AGM/inundado) | Litio (LiFePO4) |
|---|---|---|---|
| Tasa de carga CC máxima | 0,15ºC - 0,2ºC | 0,5ºC - 1,0ºC | Límites de la química de la batería |
| Perfil de curva de carga | 3 etapas (a granel, absorción, flotación) + ecualización | 2 etapas (CC/CV) + flotador (opcional) | Protección contra sobretensión BMS |
| Límite de entrada de CA del generador | 80% de Calificación Continua | 80% de Calificación Continua | Capacidad del motor del generador |
| Comportamiento actual de reducción gradual | Disminución gradual durante la absorción | Tira de la corriente máxima hasta casi llenarlo | Capacidad térmica del inversor |
Incluso con cálculos matemáticos correctos, las variables operativas del mundo real provocan inestabilidad en el sistema. Anticipar estos riesgos garantiza un suministro continuo de energía y protege costosos componentes de hardware.
En muchos sistemas, la configuración "Corriente máxima de entrada de CA" actúa como una anulación maestra. Si establece este límite demasiado bajo para soportar cargas de CA pesadas, el inversor prioriza las cargas y reduce la tasa de carga de la batería a cero. Si las cargas persisten, las baterías nunca se cargarán, dejando el sitio vulnerable cuando se retire la fuente de CA. Calcule con precisión sus requisitos de carga de referencia. Utilice funciones dinámicas de uso compartido de energía y asegúrese de que su fuente de CA tenga el tamaño adecuado para manejar cargas base y carga simultáneamente.
La carga continua de alto amperaje genera un calor significativo dentro del chasis del inversor. Si la temperatura ambiente en el cobertizo de baterías o en el cuarto de servicio es alta, los termistores internos detectan calor excesivo. El inversor reduce automáticamente la corriente de carga para proteger sus componentes de silicio, extendiendo inesperadamente los tiempos de funcionamiento del generador. Asegure una ventilación adecuada alrededor del equipo, mantenga los espacios libres adecuados especificados en el manual e instale ventiladores de refrigeración activos en el cuarto de servicio para mantener la temperatura ambiente por debajo de 25 °C.
Si la corriente de carga de CA se establece demasiado alta, la carga repentina hace que el motor del generador se atasque, alterando su salida Hz. El inversor interpreta este cambio de frecuencia como energía sucia y desconecta el relé interno para proteger los aparatos posteriores. Hacer cumplir estrictamente la regla de reducción de potencia del generador del 85%. Utilice la configuración "CA débil" o "Amplio rango de frecuencia" en el software del inversor, lo que aumenta la tolerancia a las fluctuaciones de frecuencia y la distorsión armónica total (THD) de los generadores mecánicos.
En configuraciones fuera de la red, el cargador de CA y los controladores de carga solar MPPT a menudo introducen corriente en la batería simultáneamente. Si ambas fuentes funcionan a su máxima capacidad, pueden exceder la tasa C máxima de la batería. Configure ajustes de prioridad de carga como "Solar First" o "Utility First" en el menú del inversor. También puede configurar el voltaje general del cargador de CA ligeramente más bajo que el voltaje general del controlador MPPT. Esta compensación de voltaje obliga al sistema a priorizar la energía solar, lo que naturalmente ralentiza el cargador de CA cuando sale el sol.
R: El consumo combinado de cargas de paso de CA y la corriente de carga de CA excede la clasificación continua del generador. El límite de entrada de CA debe reducirse, idealmente al 80-85% de la capacidad continua del generador, para evitar que el disyuntor se dispare bajo carga sostenida.
R: Utilice la fórmula: Amperios CA × Voltaje CA = Watts. Luego, Watts ÷ Voltaje de batería CC = Amperios CC. Reste aproximadamente entre un 10 y un 15 % del número final para tener en cuenta las pérdidas de eficiencia de conversión interna dentro del inversor.
R: Las baterías de litio suelen aceptar una tasa de carga de 0,5 °C a 1,0 °C. La corriente de carga de CA debe calcularse para garantizar que la salida de CC resultante no exceda los límites BMS de la batería ni sobrecaliente los componentes internos del inversor.
R: Monitorea el consumo total de CA y acelera automáticamente el cargador de batería cuando se encienden electrodomésticos pesados. Esto prioriza las cargas de CA y evita que el consumo de energía combinado exceda el límite de entrada de CA programado y dispare el disyuntor de fuente.
R: Utilice siempre la clasificación continua. La carga de la batería es una carga pesada y sostenida que dura horas. Depender del pico o de la sobretensión hace que el generador se sobrecaliente, baje la frecuencia y se detenga.
R: Sí, los controladores de carga solar y los cargadores inversores de CA funcionan simultáneamente. Debe asegurarse de que su salida de amperaje de CC combinada no exceda la tasa máxima de aceptación de carga especificada por el fabricante de la batería.
