Hacer coincidir la potencia del conjunto fotovoltaico con los límites de seguimiento del punto de máxima potencia de un inversor dicta la supervivencia y la eficiencia de todo su sistema solar. No coincidir la producción de los paneles solares con estos estrictos parámetros eléctricos conlleva grandes riesgos. Corre el riesgo de sufrir fallos catastróficos en el hardware, anular las garantías del fabricante y sufrir graves pérdidas de rendimiento energético. Los diseñadores de sistemas y los instaladores de bricolaje con frecuencia luchan por equilibrar la potencia, el voltaje y la corriente del panel con los rígidos parámetros de entrada de las unidades todo en uno. Sobredimensionar su matriz corre el riesgo de sufrir una sobretensión destructiva durante el clima frío. El tamaño insuficiente no logra activar el algoritmo de seguimiento de manera eficiente, lo que deja una posible captación solar en el techo. Necesita un marco técnico estricto para evaluar las hojas de especificaciones y calcular los coeficientes de temperatura con precisión. Utilizar las herramientas de dimensionamiento del fabricante y seleccionar la arquitectura óptima del inversor le permite maximizar la captación solar de forma segura. Esta guía desglosa las restricciones matemáticas y físicas exactas que debe respetar para construir un sistema de energía solar resiliente y de alto rendimiento.
Una instalación solar exitosa maximiza el rendimiento energético en diferentes niveles de irradiancia. Debe lograr esto sin exceder los límites térmicos o eléctricos del hardware. Su expectativa básica implica una generación continua de energía desde el amanecer hasta el anochecer. El sistema debe capturar el máximo sol del mediodía y al mismo tiempo gestionar de forma segura el exceso de energía. El éxito se evalúa en función de qué tan bien el sistema se mantiene dentro de la ventana operativa del controlador de carga en todas las condiciones climáticas. Buscamos sistemas que se despierten temprano, sigan el sol con precisión y manejen las nubes pasajeras sin dejar caer la carga. Los técnicos de campo a menudo ven sistemas mal adaptados que se apagan al mediodía porque los disipadores de calor no pueden disipar la carga térmica. Una combinación adecuada evita esta estrangulación térmica y garantiza una entrega de potencia constante.
La arquitectura del sistema presenta distintas compensaciones. Los componentes independientes separan el controlador de carga del inversor. Esto permite actualizaciones modulares y resolución de problemas aislados. Si falla un controlador independiente, solo reemplaza esa pieza específica. Sin embargo, los componentes discretos requieren más espacio en la pared, cableado complejo y múltiples puntos de falla. Debe gestionar cables de gran calibre, barras colectoras externas y varias cajas de interruptores.

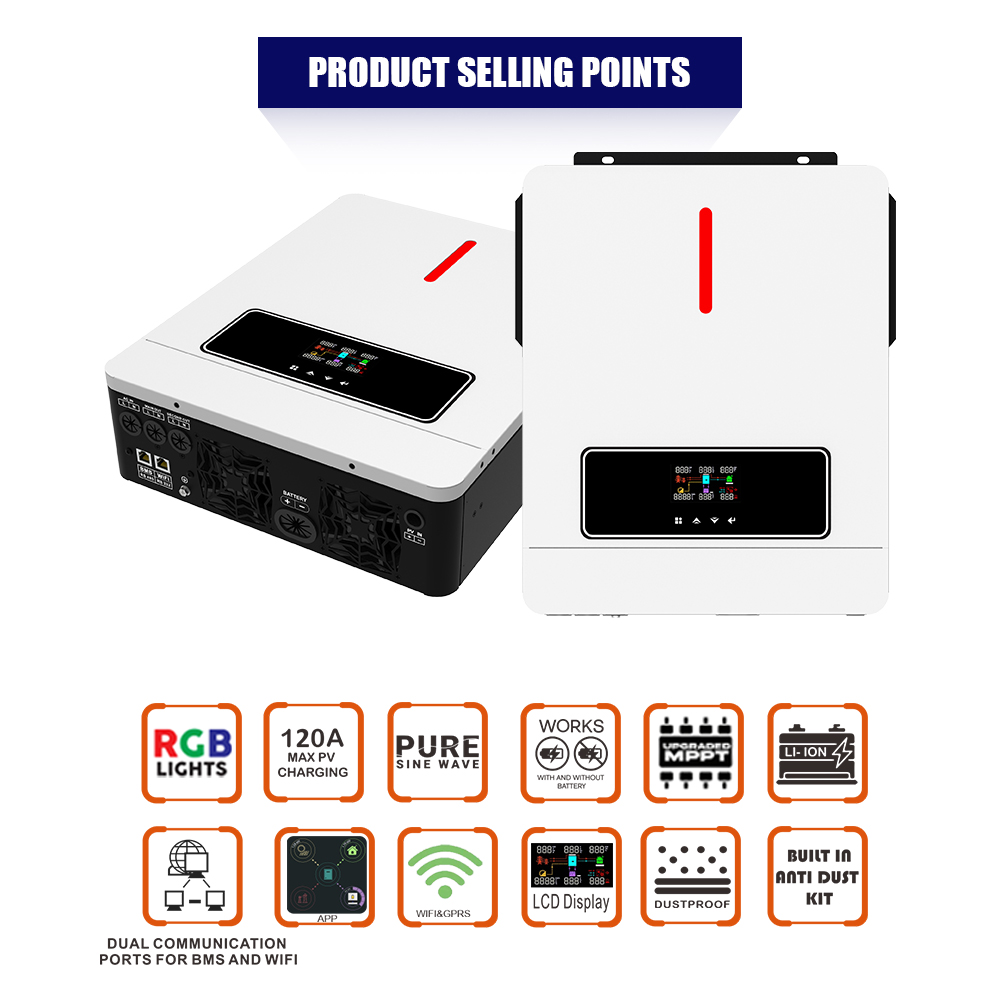

Las unidades integradas resuelven muchos desafíos espaciales y de cableado. Un inversor de carga solar integrado reduce significativamente la complejidad del cableado. Estas unidades consolidan la carga de CC a CC y la inversión de CC a CA en un solo chasis. Son ideales para cabinas aisladas de la red o sistemas de energía móviles con espacio limitado. Usted monta una caja, pasa los cables fotovoltaicos y retira los cables de CA. Sin embargo, las unidades integradas exigen un cumplimiento más estricto de los límites térmicos combinados de CC y CA. Los disipadores de calor internos deben disipar el calor de los procesos de carga e inversión simultáneamente. Si lleva la entrada fotovoltaica al máximo absoluto mientras ejecuta cargas de CA pesadas, la temperatura interna aumenta rápidamente, lo que requiere una ventilación sólida.
Los paneles solares no producen energía constante. Su voltaje y corriente fluctúan según la intensidad de la luz solar y la temperatura de la celda. El algoritmo de seguimiento ajusta continuamente el punto de funcionamiento eléctrico. Barre el rango de voltaje para encontrar el punto exacto donde el voltaje multiplicado por la corriente produce la potencia más alta. Piense en ello como una transmisión manual que cambia de marcha para mantener un motor en su banda de potencia óptima.
Su conjunto fotovoltaico debe permanecer dentro de la ventana de voltaje de seguimiento activo del controlador. Si el voltaje cae demasiado, el algoritmo no puede regular la energía entrante de manera efectiva. Básicamente, el sistema se queda dormido. Si el voltaje aumenta demasiado, los componentes internos enfrentan daños físicos inmediatos. El mantenimiento de esta ventana eléctrica precisa garantiza la máxima extracción de energía. Confiamos en este seguimiento dinámico para extraer energía utilizable incluso cuando nubes pesadas cubren el conjunto, ajustando constantemente el consumo para que coincida con la luz solar disponible.
El voltaje máximo de circuito abierto (Voc) representa el voltaje más alto que produce un panel solar en condiciones de prueba estándar sin carga adjunta. Este es el límite estricto más crítico en cualquier hoja de especificaciones de inversor. Exceder el límite máximo de voltaje del controlador destruirá instantáneamente los capacitores internos y los transistores de conmutación. No se puede restablecer un disyuntor para solucionar este problema; la unidad está muerta.
Debe calcular el voltaje total de la cadena en función de las conexiones en serie. Cuando conectas paneles solares en serie, sus voltajes se suman. Tres paneles con un Voc de 40 V conectados en serie crean una cadena de 120 V. Debe comparar este total directamente con el voltaje de entrada máximo de su inversor solar con controlador MPPT para garantizar una seguridad absoluta. Deje siempre un buffer. Si su inversor tiene un límite de 150 V, no construya una cadena de 145 V. El clima frío empujará ese voltaje al límite y freirá la placa base.
La corriente de cortocircuito (Isc) es el amperaje máximo que produce un panel cuando los cables positivo y negativo se tocan. Debe diferenciar entre el Isc total del arreglo y la corriente de entrada máxima utilizable del controlador. Mientras que el voltaje se destruye, los controladores modernos simplemente ignoran el exceso de corriente. El hardware solo consume la corriente que necesita para alcanzar su potencia máxima en vatios.
Las configuraciones de cadenas en paralelo aumentan la corriente total del sistema. Cablear tres paneles de 10 A en paralelo produce una matriz de 30 A. Si su inversor solo acepta 20 A de corriente utilizable, limitará la entrada. Debe evaluar la capacidad de un inversor para manejar entradas paralelas para evitar desperdiciar la costosa capacidad del panel solar. A menudo vemos a constructores de bricolaje cablear conjuntos paralelos masivos solo para darse cuenta de que su controlador limita la entrada a 15 amperios, dejando la mitad de su potencia potencial sin usar en el techo.
Cada controlador de carga tiene un requisito mínimo de voltaje de arranque. El voltaje del conjunto debe exceder el voltaje de la batería en un margen específico para activar el controlador. Esto a menudo se denomina voltaje operativo mínimo de MPPT (Vmp). Para un banco de baterías de 48 V, el controlador puede necesitar 60 V o 70 V de los paneles solares solo para encenderse y comenzar el ciclo de carga.
El tamaño insuficiente de una cadena crea importantes riesgos de rendimiento. Si conecta muy pocos paneles en serie, el sistema no alcanza el umbral de inicio. El inversor no se activará durante las primeras horas de la mañana, al final de la tarde o cuando haya una gran nubosidad. Se pierden horas de generación potencial de energía simplemente porque el voltaje permanece demasiado bajo para activar el algoritmo de seguimiento. Siempre diseñe sus cadenas para alcanzar el voltaje de arranque lo más temprano posible en el día para maximizar su total de vatios-hora diarios.
El voltaje del panel solar aumenta a medida que baja la temperatura ambiente. Debe calcular los picos de voltaje en climas fríos para evitar la destrucción del hardware. Los fabricantes proporcionan un coeficiente de temperatura de Voc en la hoja de datos del panel. Generalmente se expresa en porcentaje por grado Celsius (%/°C) o milivoltios por grado Celsius (mV/°C). Un panel estándar podría tener un coeficiente de -0,30%/°C.
Debe utilizar datos meteorológicos locales históricos para encontrar la temperatura mínima récord para su sitio de instalación. Calcule el aumento de voltaje desde la condición de prueba estándar de 25 °C hasta su mínimo histórico local. Si su mínimo histórico es de -10°C, esa es una diferencia de 35 grados. Multiplique 35 por el coeficiente para encontrar el aumento porcentual total. Agregue este pico calculado al voltaje de línea base. Esto garantiza que el conjunto nunca exceda el límite máximo de voltaje del inversor durante una helada mañana de invierno. Siempre ejecutamos estos números dos veces antes de finalizar un diseño, ya que un solo error aquí garantiza una falla del equipo.
Los diseñadores de sistemas deben analizar las ventajas y desventajas entre el cableado en serie y en paralelo. El cableado en serie aumenta el voltaje mientras mantiene la corriente constante. Este enfoque es mejor para tramos de cables largos porque un voltaje más alto reduce la caída de voltaje. Le permite utilizar cables más delgados y menos costosos, como el cable fotovoltaico estándar de 10 AWG. También ayuda a alcanzar el voltaje de inicio más temprano en el día, extendiendo la ventana de carga.
El cableado paralelo aumenta la corriente manteniendo el voltaje constante. Esta configuración funciona mejor en condiciones de sombra parcial. Si un panel en una matriz paralela queda sombreado, los demás continúan produciendo plena potencia. Sin embargo, la alta corriente requiere cables gruesos, fusibles de alta resistencia y cajas de combinación. Utilice la siguiente matriz de decisiones para configurar cadenas según el diseño de su techo y los límites de entrada del inversor.
| Tipo de configuración | Impacto del voltaje | Impacto de la corriente | Mejor caso de uso | Limitación primaria |
|---|---|---|---|---|
| Estrictamente serie | Suma juntos | permanece constante | Cableados largos, tejados sin sombra | El sombreado en un panel reduce la salida de toda la cadena |
| Estrictamente paralelo | permanece constante | Suma juntos | Sombreado parcial intenso, techos de vehículos recreativos | Requiere cables más gruesos, fusibles más grandes |
| Serie-Paralelo | Agrega por cadena | Altas por rama paralela | Grandes conjuntos residenciales o fuera de la red | Requiere cajas combinadoras y fusibles complejos |
Los cálculos manuales dejan lugar al error humano. Debe introducir el uso de calculadoras de marca patentada para validar sus cálculos manuales. Muchos fabricantes de primer nivel ofrecen calculadoras de tallas en línea gratuitas. Usted ingresa su modelo de panel específico, la cantidad y las temperaturas extremas locales directamente en el software.
Estas herramientas tienen en cuenta automáticamente los coeficientes de temperatura según los modelos de panel específicos que seleccione. Sugieren diseños óptimos de paneles fotovoltaicos preconfigurados en función del inversor elegido. El uso de estas calculadoras proporciona una verificación de seguridad secundaria antes de comprar cualquier equipo pesado o cable de cobre. Los utilizamos en cada trabajo para verificar nuestros cálculos manuales. Tarda cinco minutos y evita daños por miles de dólares por un simple error aritmético.
Los diseños solares modernos favorecen cada vez más las arquitecturas de alto voltaje. Debe evaluar los beneficios de los rangos de alto voltaje, que generalmente abarcan de 120 V a 450 V CC. Un amplio inversor de entrada fotovoltaica proporciona una enorme flexibilidad a los diseñadores de sistemas. Puede unir diez o doce paneles en serie sin preocuparse por chocar contra un techo de bajo voltaje.
Estas unidades permiten series de cadenas más largas. Esto reduce drásticamente la necesidad de costosas cajas combinadoras. También elimina la necesidad de cableado de cobre grueso y complejos fusibles paralelos. Las amplias tolerancias de entrada benefician casos de uso específicos, como aplicaciones móviles o cabinas fuera de la red. Cuando el espacio limitado en el techo exige configuraciones de paneles inusuales, un amplio rango de entrada garantiza que pueda unir los paneles de manera eficiente. Pasa menos tiempo terminando cables, comprando disyuntores costosos y más tiempo generando energía.
El revestimiento de paneles implica instalar más potencia de CC en el techo de la que la potencia de salida de CA del inversor puede procesar. Los diseñadores de sistemas normalmente apuntan a un valor de rendimiento de una relación CC-CA de 1,2 a 1,5. Esto significa instalar 6.000 vatios de paneles solares en un inversor de 5.000 vatios. Suena contradictorio, pero funciona excepcionalmente bien en el campo.
Esta estrategia maximiza el valor del inversor. Los paneles solares rara vez producen la potencia nominal en el mundo real debido al calor, el polvo y la interferencia atmosférica. Es posible que un panel de 400 W solo produzca 320 W en un buen día. Los paneles superiores garantizan que el inversor funcione más cerca de su capacidad máxima durante más horas del día. Obtendrá una curva de producción más amplia y gorda en lugar de un pico pronunciado al mediodía, maximizando su cosecha total de energía diaria.
Debe exceder la potencia nominal para aplanar la curva de producción diaria. Los paneles superiores ofrecen más energía utilizable durante los meses de invierno y los días nublados. Cuando el sol es débil, los paneles adicionales compensan la baja irradiancia. Su banco de baterías se carga más rápido y usted utiliza sus cargas por más tiempo sin encender un generador de respaldo.
Debe aclarar la distinción entre exceder la potencia y exceder el voltaje. Exceder la potencia nominal es generalmente aceptable y, a menudo, lo recomiendan los fabricantes. El controlador simplemente ignora la potencia extra. Exceder el voltaje nominal es estrictamente destructivo y anulará instantáneamente la garantía. Superamos los límites de potencia con regularidad para garantizar el rendimiento en invierno, pero nunca comprometemos los límites estrictos de voltaje.
Cuando sobrepaneles, debes comprender la realidad operativa del recorte. Durante el pico de sol del mediodía, el conjunto puede producir más energía de la que el controlador puede procesar. El algoritmo de seguimiento aumentará artificialmente el voltaje de funcionamiento. Esta acción reduce la corriente extraída de los paneles, eliminando efectivamente el exceso de energía. La parte superior del gráfico de producción se verá plana, como si la hubieran cortado con unas tijeras.
Este proceso genera un calor significativo. Debe evaluar el desgaste térmico a largo plazo en una unidad que funciona a su máxima capacidad durante muchas horas. Revise atentamente las especificaciones de refrigeración del fabricante. Asegúrese de que la ubicación de instalación proporcione un flujo de aire adecuado para ayudar a los ventiladores internos y los disipadores de calor a disipar la carga térmica generada por el recorte intenso. No instale estas unidades en un armario sellado. Necesitan espacio para respirar, o limitarán su producción para protegerse, frustrando el propósito del exceso de paneles.
Nunca comience una instalación física sin un plan. Los diseñadores deben trazar un diagrama de cableado completo antes de tocar cualquier herramienta. Este diagrama debe detallar las rutas eléctricas exactas entre el conjunto fotovoltaico, el controlador, el banco de baterías y todas las desconexiones de seguridad. Un mapa visual evita costosos errores de enrutamiento y garantiza el tamaño correcto de todos los cables para la corriente esperada. Sacamos todo, etiquetamos los calibres de los cables y marcamos los tamaños de los fusibles. Hace que la instalación física sea mucho más rápida y evita errores de cableado peligrosos.
Los fabricantes hacen cumplir estrictamente las condiciones de garantía con respecto a los límites de entrada. Debe evitar errores de instalación comunes que anulan estos acuerdos. La infracción más frecuente es un evento de sobretensión. Los inversores modernos cuentan con memoria flash interna. Registran el voltaje exacto y la marca de tiempo de cualquier sobretensión. Si fríe la placa ignorando los cálculos de voltaje en climas fríos, el fabricante leerá el registro de memoria y negará su reclamo de garantía de inmediato. Saben exactamente lo que sucedió en el momento en que se conectan al puerto de diagnóstico.
La puesta en marcha de un sistema solar requiere un estricto cumplimiento de los protocolos de seguridad. Debe seguir la regla de seguridad estándar de la industria: conecte siempre primero el banco de baterías al controlador. Nunca conecte los paneles solares antes que las baterías. Este es el error más común que cometen los instaladores de bricolaje y, a menudo, provoca una falla inmediata del hardware.
Siga esta lógica de conexión física paso a paso. Primero, conecte el cable positivo de la batería al terminal positivo de la batería. En segundo lugar, conecte el cable negativo de la batería al terminal negativo de la batería. Esto enciende la computadora de la unidad y le permite establecer el voltaje nominal del sistema.
Conectar primero el conjunto fotovoltaico presenta graves riesgos. El controlador puede experimentar un comportamiento de seguimiento errático. Puede sufrir condensadores internos quemados. Es probable que no detecte automáticamente el voltaje correcto del sistema, lo que podría enviar parámetros de carga de 48 V a un banco de baterías de 12 V. Siempre establezca primero la conexión de la batería para darle a la computadora interna un voltaje de referencia estable.
La seguridad eléctrica depende de dispositivos adecuados de protección contra sobrecorriente. Debe instalar disyuntores o fusibles entre el conjunto fotovoltaico y el controlador. También debe instalar una protección adecuada entre el controlador y el banco de baterías, como un fusible Clase T. Estos dispositivos protegen el cableado de cobre para que no se derrita durante un cortocircuito. Dimensione sus fusibles según el calibre del cable, no solo la clasificación del equipo.
Garantice el estricto cumplimiento de las normas eléctricas para desconexiones de CC. Necesita una forma rápida y accesible de cortar la energía del techo durante el mantenimiento o las emergencias. Los arcos de CC de alto voltaje son extremadamente peligrosos. Debe utilizar desconexiones específicamente clasificadas para voltaje CC. Los disyuntores de CA estándar no extinguirán un arco de CC, lo que puede provocar un incendio catastrófico dentro del panel de disyuntores.
R: Si su conjunto produce más potencia que la potencia máxima del controlador, el sistema simplemente recortará el exceso de energía. Aumenta artificialmente el voltaje de funcionamiento para reducir la corriente entrante. Esta es una operación normal y segura llamada sobrepanelado, siempre que no haya excedido el límite máximo de voltaje.
R: No. Está estrictamente prohibido exceder el voltaje máximo de entrada fotovoltaica. Destruirá instantáneamente los condensadores internos y los componentes de conmutación del controlador de carga. Este tipo de daño se registra en la memoria interna del sistema y anulará permanentemente la garantía del fabricante.
R: Primero debes conectar la batería para encender la computadora interna del controlador. Esto permite que el sistema detecte automáticamente el voltaje nominal del banco de baterías. Conectar primero los paneles solares de alto voltaje puede confundir el sistema, provocar un seguimiento errático o dañar los componentes internos.
R: Primero, asegúrese de que todas las desconexiones estén apagadas. Conecte el cable positivo de la batería, seguido del cable negativo de la batería. Encienda el disyuntor de batería para alimentar la unidad. Una vez que la pantalla se active y registre la batería, conecte el PV positivo, luego el PV negativo y active la desconexión PV.
R: Un inversor de entrada fotovoltaica ancha acepta una amplia gama de voltajes de CC, generalmente desde 120 V hasta 450 V. Son excelentes para autocaravanas porque le permiten cablear todos los paneles del techo en una serie larga. Esto elimina las voluminosas cajas combinadoras y reduce el grosor del cable.
R: Los paneles solares producen un voltaje más alto a medida que baja la temperatura. Un panel clasificado para 40 V a temperatura ambiente podría producir 48 V durante una helada invernal. Debe calcular este pico de voltaje en climas fríos utilizando el coeficiente de temperatura del panel para garantizar que la matriz nunca exceda el límite de voltaje máximo del controlador.
