Los bancos de baterías de litio, específicamente las sustancias químicas LiFePO4, requieren un gasto de capital significativo para proyectos de almacenamiento de energía fuera de la red o de respaldo. Los fabricantes anuncian una vida útil superior a 5.000 ciclos en condiciones óptimas. Sin embargo, este punto de referencia depende completamente de los parámetros de carga externos. Combinar celdas de litio avanzadas con equipos de carga antiguos o no coincidentes introduce graves riesgos operativos. Los umbrales de voltaje incorrectos o las corrientes de entrada masivas activan fácilmente el sistema de administración de baterías (BMS) interno en modo de protección. Esto provoca apagados inesperados del sistema y acelera la degradación celular.

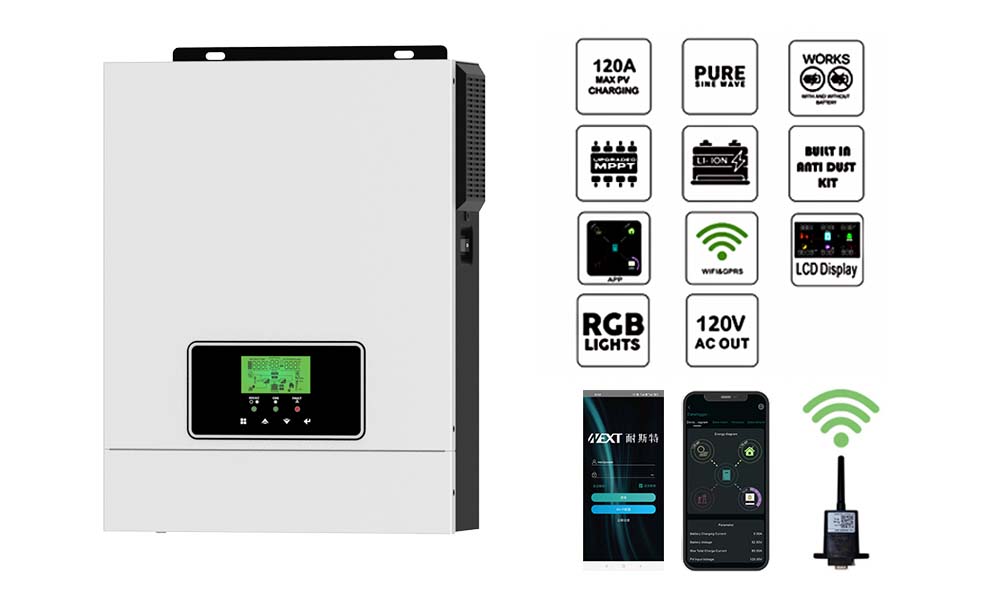

Un especialmente diseñado cargador inversor solar actúa como puente fundamental entre la generación de energía y el estado de la batería. Mitiga los conflictos de hardware, estabiliza la entrega de voltaje y garantiza perfiles de carga precisos. Al controlar el flujo exacto de corriente, el hardware de carga especializado previene daños internos a las celdas y maximiza el retorno de su inversión en almacenamiento de energía.
El BMS interno actúa como unidad central de procesamiento de una batería de litio. Monitorea activamente los voltajes de las celdas individuales, el flujo de corriente y las temperaturas internas para imponer límites operativos estrictos. Cuando un cargador externo eleva el voltaje más allá de los parámetros seguros, el BMS interviene inmediatamente. Corta el contactor interno para proteger las células volátiles. Esto obliga a la batería a entrar en modo de suspensión o inicia un apagado forzoso, lo que interrumpe instantáneamente las operaciones del sitio y deja caer todas las cargas conectadas.
El peligro más importante reside en los ciclos de protección. Este efecto de rebote ocurre cuando cargadores que no coinciden hacen que la batería se dispare repetidamente y restablezca su protección contra sobrecarga. El cargador aplica alto voltaje, el BMS se desconecta, el voltaje del terminal cae, el BMS se vuelve a conectar y el ciclo se repite sin cesar. Este ciclo continuo estresa físicamente los MOSFET BMS. Genera un calor interno excesivo e interrumpe por completo el suministro continuo de energía a su equipo conectado.
Los técnicos de campo se encuentran con frecuencia con sistemas en los que el BMS se activa prematuramente debido a una mala regulación del cargador. Un cargador que no puede reaccionar rápidamente ante caídas repentinas de carga aumentará el voltaje del bus de CC. Por ejemplo, si una carga pesada, como la bomba de un pozo, se apaga, el cargador podría enviar momentáneamente 58 V a un banco de baterías de 48 V antes de que sus reguladores internos se pongan al día. Un BMS sensible registrará este pico de microsegundos y apagará todo el sistema.
| Tipo de protección BMS | Condición de disparo común (48 V LiFePO4) | Función |
|---|---|---|
| Desconexión por sobretensión (OVD) | El voltaje de la celda excede los 3,65 V (sistema >58,4 V) | Apagado completo durante la carga; requiere una caída de voltaje para restablecerse. |
| Desconexión por bajo voltaje (UVD) | El voltaje de la celda cae por debajo de 2,5 V (sistema <40,0 V) | Desconexión de carga; Requiere corriente de carga inmediata para despertarse. |
| Protección contra sobrecorriente (OCP) | La corriente de descarga o carga excede la clasificación BMS | Contactor instantáneo abierto; a menudo desencadenado por la irrupción del condensador del inversor. |
| Corte de baja temperatura | La temperatura interna de la celda cae por debajo de 0°C (32°F) | Bloquea la corriente de carga para evitar un revestimiento de litio irreversible. |
El uso de perfiles estándar de plomo-ácido en la química del litio destruye las células rápidamente. Los cargadores de plomo-ácido utilizan una fase de ecualización forzada. Esta fase aumenta intencionalmente el voltaje para hervir el electrolito interno y eliminar los cristales de sulfato de las placas de plomo. La aplicación de este pico de alto voltaje a una batería de litio activa inmediatamente la protección contra sobrevoltaje. Si el BMS no logra captar el pico, el exceso de voltaje degrada permanentemente la química de la celda de litio, provoca una hinchazón irreversible y crea un grave riesgo de incendio.
Los voltajes de flotación incorrectos también causan problemas graves a largo plazo. Las baterías de litio no requieren una carga lenta continua para mantener su capacidad. Cuando un cargador heredado mantiene un alto voltaje de flotación, induce microciclos. La batería se descarga constantemente y se recarga a su máxima capacidad. Esta tensión prolongada acelera la pérdida de capacidad, aumenta la resistencia interna y acorta significativamente la vida útil operativa del banco de baterías.
Muchos cargadores más antiguos también dependen de algoritmos de compensación de temperatura diseñados para baterías de plomo-ácido inundadas. Estos algoritmos aumentan el voltaje de carga a medida que cae la temperatura ambiente. La aplicación de esta lógica a una batería de litio en climas fríos garantiza una condición de sobretensión, lo que obliga al BMS a apagar el sistema precisamente cuando más se necesita energía.
La química del litio exige etapas de absorción y volumen programables adaptadas específicamente a sus requisitos de voltaje únicos. Durante la etapa de carga masiva, el cargador suministra corriente continua máxima hasta que el banco de baterías alcanza un umbral de voltaje específico, generalmente alrededor de 14,4 V para un sistema LiFePO4 de 12 V. Luego, la etapa de absorción mantiene este voltaje exacto mientras la corriente disminuye hasta casi cero. Un cargador inversor de batería de litio dedicado ejecuta estas etapas con absoluta precisión, evitando el desequilibrio de las celdas.
Manejar correctamente la etapa de flotación es igualmente crítico para la salud del litio. A diferencia de los sistemas de plomo-ácido, las baterías de litio se degradan rápidamente si se mantienen continuamente al voltaje máximo. Los cargadores inversores modernos desactivan la etapa de flotación por completo o la configuran en un voltaje de reposo preciso, como 13,5 V para un sistema de 12 V. Esto permite que la batería se asiente naturalmente, evitando la sobrecarga y extendiendo el ciclo de vida general de las celdas internas.
Los cargadores avanzados también incorporan un disparador de voltaje masivo. En lugar de hacer flotar la batería, el cargador deja de entregar corriente por completo una vez finalizada la fase de absorción. Monitorea el voltaje en reposo y solo inicia un nuevo ciclo de carga masiva cuando la batería cae por debajo de un umbral definido por el usuario, como 13,0 V. Esto elimina por completo los microciclos.
La comunicación de circuito cerrado representa el estándar de oro para el estado de la batería y la estabilidad del sistema. Utilizando bus CAN o cables de datos RS485, el BMS dicta la corriente de carga y el voltaje exactos directamente al inversor. El cargador actúa como esclavo de las demandas en tiempo real de la batería. Si una sola celda se calienta demasiado durante un ciclo de carga intenso, el BMS ordena al cargador que reduzca la corriente inmediatamente.
Las baterías de litio presentan una curva de descarga inherentemente plana y tasas de autodescarga extremadamente bajas. Esto hace que la estimación del estado de carga basada en voltaje en bucle abierto sea muy inexacta. Una batería puede leer 13,2 V tanto al 70% como al 40% de su capacidad. Esto refuerza la necesidad de datos BMS de circuito cerrado para una carga precisa. Cuando la comunicación de circuito cerrado no está disponible, las estrategias alternativas de circuito abierto requieren una precisión extrema. Debe configurar manualmente los parámetros de desconexión de bajo voltaje, absorción y volumen para que coincidan con las especificaciones exactas del fabricante.
En configuraciones de circuito abierto, los instaladores deben confiar en monitores de batería externos equipados con una derivación. La derivación mide el amperaje exacto que entra y sale de la batería, calculando el estado de carga mediante conteo de culombios. Si bien es eficaz para el monitoreo, el cargador aún funciona de forma ciega según el voltaje, lo que hace que la integración de circuito cerrado sea muy superior para la protección automatizada.
| de impacto del sistema | Comunicación de circuito cerrado | Comunicación de circuito abierto |
|---|---|---|
| Transferencia de datos | Intercambio de datos activo a través de bus CAN o RS485. | Sin intercambio de datos; depende de las lecturas de voltaje de los terminales. |
| Control de carga | BMS dicta dinámicamente los límites de voltaje y corriente. | El inversor sigue parámetros estáticos programados por el usuario. |
| Precisión del estado de carga (SOC) | Altamente preciso; basado en el recuento interno de culombios de BMS. | Incorrecto; basado en la curva de voltaje plana del litio. |
| Respuesta de seguridad | Estrangulación inmediata de la corriente si las células se sobrecalientan o se desequilibran. | Respuesta retrasada; depende únicamente de cortes de voltaje estrictos. |
Los condensadores inversores consumen una corriente instantánea masiva tras la conexión inicial al bus de CC. Este aumento repentino, conocido como corriente de irrupción, excede fácilmente la clasificación de descarga máxima del banco de baterías. Un inversor de 3000 W puede consumir más de 500 amperios durante unos milisegundos cuando se conecta por primera vez. El BMS interpreta este consumo masivo como un cortocircuito muerto y activa instantáneamente la protección contra sobrecorriente, apagando la batería antes de que el inversor se encienda.
Los cargadores inversores avanzados incorporan circuitos de precarga o mecanismos de arranque suave para mitigar este problema específico. Estos circuitos cargan lentamente los condensadores internos utilizando una corriente baja y controlada antes de activar completamente el contactor principal. Esto evita el pico masivo de corriente, lo que permite que el sistema se encienda sin problemas sin activar falsas banderas de sobrecorriente del BMS ni dañar los componentes internos.
Si un inversor carece de un circuito de precarga interno, los instaladores deben precargar manualmente el sistema utilizando una resistencia de alta potencia. Puentear el cable positivo de la batería con una resistencia de 30 ohmios y 25 vatios durante cinco segundos permite que los condensadores se llenen lentamente. Una vez que el voltaje se iguala, el disyuntor principal se puede cerrar de forma segura. El hardware especialmente diseñado elimina este paso manual peligroso y tedioso.
Al revisar las hojas de especificaciones técnicas, dé prioridad a los cargadores que permitan ajustes de voltaje en incrementos de 0,1 V. Esta granularidad es esencial para cumplir con los requisitos exactos de químicas específicas del litio. Un cargador con perfiles rígidos y preestablecidos a menudo lo obliga a comprometer los límites de voltaje, lo que genera situaciones de carga insuficiente crónica o sobrecarga peligrosa.
Las configuraciones ajustables de desconexión de bajo voltaje (LVD) son igualmente vitales para la longevidad del sistema. Las descargas profundas dañan físicamente las células de litio y provocan una pérdida irreversible de capacidad. Debe configurar el LVD lo suficientemente alto como para dejar una reserva de capacidad segura, generalmente entre el 10% y el 20%. El control LVD preciso garantiza que el inversor apague las cargas conectadas antes de que la batería alcance un estado crítico.
Además, busque hardware que permita la configuración independiente del parámetro de reconexión de bajo voltaje (LVR). Si el LVD y el LVR están demasiado juntos, el sistema se encenderá y apagará rápidamente a medida que el voltaje de la batería rebote después de una desconexión de la carga. Establecer una brecha amplia entre estos dos parámetros garantiza que la batería reciba una carga sustancial antes de que el inversor reanude la alimentación de las cargas.
Las unidades híbridas que combinan a la perfección la energía de CA de la red o del generador con la entrada solar de CC ofrecen enormes ventajas operativas para sitios fuera de la red. Un cargador de batería solar y de CA integrado optimiza la arquitectura de administración de energía. Elimina la necesidad de controladores de carga independientes, interruptores de transferencia externos y concentradores de cableado complejos.
Estos sistemas integrados priorizan de manera inteligente la energía solar mientras utilizan la energía de CA como alternativa confiable. Si la producción solar cae debido a una fuerte nubosidad, la unidad complementa automáticamente la carga con energía de la red o del generador. Esto mantiene ciclos de carga constantes sin interrumpir el estado de carga de la batería, lo que garantiza que las celdas reciban un perfil de carga fluido e ininterrumpido.
La integración de generadores requiere atención específica a la calidad de la energía. Los generadores portátiles suelen producir una alta distorsión armónica total (THD) y frecuencias fluctuantes. Un cargador inversor de alta calidad presenta amplias tolerancias de entrada de CA y filtrado activo. Limpia la energía sucia del generador antes de rectificarla a CC, protegiendo el sensible BMS de litio de picos de voltaje erráticos durante la fase de carga masiva.
Las aplicaciones marinas y de vehículos recreativos presentan desafíos ambientales y eléctricos únicos, como la integración de cargadores de energía en el muelle o en tierra. El cargador inversor debe manejar voltajes de entrada variables y frecuencias fluctuantes sin pasar energía sucia al banco de baterías. Los entornos marinos también requieren placas de circuito con revestimiento conformado para resistir la corrosión por sal y humedad.
Al emparejar un cargador inversor de batería de litio con sistemas de carga de vehículos, la protección del alternador es obligatoria. Las baterías de litio aceptan corrientes de carga masivas con una resistencia casi nula, lo que fácilmente se sobrecalienta y destruye los alternadores estándar de los vehículos. Debe integrar un cargador DC-DC o un regulador de alternador inteligente para limitar el consumo de corriente y proteger el sistema eléctrico primario del vehículo.
La resistencia a las vibraciones es otro factor crítico para las implementaciones móviles. Los transformadores y condensadores internos pesados deben asegurarse físicamente con adhesivos industriales y soportes de montaje de alta resistencia. Los inversores residenciales estándar fallarán rápidamente cuando se los someta a los constantes impactos de la carretera de un vehículo recreativo o a las fuertes olas de una embarcación marina.
La carga de baterías de litio a temperaturas bajo cero provoca el recubrimiento de litio. Este proceso físico irreversible daña permanentemente las celdas internas y crea graves riesgos de seguridad, incluidos cortocircuitos internos. El cargador inversor debe monitorear activamente la temperatura de la batería a través de una sonda externa o datos BMS.
Evalúe unidades que cuentan con estrictos cortes de carga por baja temperatura. El cargador debe detener instantáneamente el suministro de corriente si la temperatura ambiente cae por debajo del punto de congelación. Los modelos premium se integran con almohadillas térmicas de batería a través de relés programables externos. Primero dirigen la energía solar o de CA entrante a las almohadillas térmicas, calentando las celdas a una temperatura segura antes de iniciar la fase de carga masiva.
Los entornos de alta temperatura también requieren una gestión activa. Si el banco de baterías supera los 45 °C (113 °F), el cargador debe reducir automáticamente su corriente de salida. Impulsar el amperaje máximo en una batería de litio caliente acelera la degradación del electrolito y corre el riesgo de desbordamiento térmico. Los ajustes granulares de compensación de temperatura permiten al instalador mapear curvas de reducción exactas en función de los datos específicos del fabricante de la celda.
Hacer coincidir las clasificaciones de potencia continua y de sobretensión del inversor con la tasa máxima de descarga continua (tasa C) del banco de baterías es fundamental para la estabilidad del sistema. Si instala un inversor de 6000 W en un banco de baterías con capacidad para descarga continua de 100 A a 48 V (aproximadamente 4800 W), la carga máxima sobrecargará gravemente las baterías. El BMS apagará el sistema para evitar una fuga térmica.
Un tamaño insuficiente del banco de baterías en relación con el inversor provoca una caída de tensión grave. Cuando se activa una carga pesada, como un aire acondicionado o una bomba de pozo, el voltaje de la batería cae rápidamente debido a la tensión. Esta caída prematura de voltaje activa la protección contra bajo voltaje del BMS, lo que obliga al sistema a entrar en modo de suspensión incluso si la batería mantiene un estado de carga suficiente.
Calcule siempre la máxima carga potencial de sobretensión del sitio. Las cargas del motor requieren hasta tres veces su potencia de funcionamiento durante el arranque. El banco de baterías debe tener el tamaño adecuado para suministrar esta sobrecorriente instantánea sin caer por debajo del umbral de desconexión de bajo voltaje del inversor. Agregar cadenas de baterías en paralelo es la forma más eficaz de aumentar la capacidad total de descarga continua del sistema.
El tamaño adecuado del cable minimiza la caída de voltaje entre los terminales de la batería y el inversor. Una caída excesiva de voltaje confunde los sensores de voltaje internos del cargador. El cargador puede leer 14,4 V en sus propios terminales, mientras que la batería solo recibe 13,8 V debido a los cables delgados. Esto da como resultado una carga insuficiente crónica y una pérdida de capacidad con el tiempo. Utilice cableado de cobre de gran calibre, terminales correctamente engarzados y mantenga los tramos de cable lo más cortos posible físicamente.
| Clasificación continua del inversor (sistema de 48 V) | Amperaje máximo de CC | Calibre de cable mínimo recomendado (cobre, < 6 pies) |
|---|---|---|
| 3.000 vatios | ~65 amperios | 4 AWG |
| 5.000 vatios | ~110 amperios | 2 AWG |
| 8.000 vatios | ~175 amperios | 2/0 AWG |
| 12.000 vatios | ~260 amperios | 4/0 AWG |
La secuencia de operaciones durante la puesta en servicio evita fallos catastróficos del hardware. Conecte siempre primero la batería al inversor, permitiendo que el circuito de precarga estabilice los condensadores internos. Nunca conecte los paneles solares o la entrada de CA antes de establecer una conexión estable de la batería. Seguir esta secuencia evita chispas, daños al condensador y falsas señales de sobrecorriente del BMS.
Es obligatoria una protección adecuada contra sobrecorriente. Instale un fusible Clase T en el cable positivo de la batería lo más cerca posible del terminal de la batería. Los fusibles Clase T cuentan con una clasificación de interrupción extremadamente alta, capaz de detener la enorme corriente de cortocircuito que puede generar un banco de baterías de litio. Los fusibles automotrices estándar formarán un arco y no lograrán romper el circuito durante un cortocircuito total.
Invertir en un cargador inversor de circuito cerrado de nivel 1 requiere una prima inicial más alta en comparación con los modelos básicos de circuito abierto. Sin embargo, este costo inicial de hardware palidece en comparación con el costo de reemplazo de un banco de baterías de litio degradado. Los conjuntos de litio de alta capacidad representan una inversión financiera masiva que requiere una protección estricta.
Los cargadores baratos dependen de una detección de voltaje inexacta y carecen de control granular de parámetros. Degradan lentamente la química de la celda mediante microciclos, voltajes de flotación incorrectos y estrés por sobrevoltaje. Gastar más en hardware de carga preciso protege directamente los miles de dólares invertidos en las celdas de la batería, garantizando que alcancen el ciclo de vida anunciado sin fallas prematuras.
El tiempo de inactividad del sistema también influye en gran medida en la selección del hardware. Cuando un cargador barato provoca un apagado del BMS, todo el sitio se queda sin energía. Para cabinas remotas fuera de la red o clínicas médicas móviles, este tiempo de inactividad es inaceptable. El hardware confiable y diseñado específicamente garantiza un funcionamiento continuo y elimina la necesidad de realizar constantes reinicios manuales y resolución de problemas.
R: Sí. Las baterías de litio requieren perfiles de carga específicos para evitar las destructivas fases de ecualización utilizadas en la carga de plomo-ácido. Un cargador especializado gestiona cortes de voltaje precisos, elimina etapas de flotación innecesarias y evita que el sistema de gestión de la batería entre en ciclos de protección.
R: Este apagado generalmente es causado por la corriente de entrada. Cuando están conectados, los condensadores internos del inversor consumen una corriente instantánea masiva. El BMS de la batería interpreta esta sobretensión como un cortocircuito y activa una protección contra sobrecorriente. El uso de un inversor con un circuito de precarga incorporado evita este problema.
R: Solo puede utilizar un cargador estándar si permite parámetros de voltaje personalizados y definidos por el usuario. Debe poder configurar manualmente los voltajes masivos y de absorción para que coincidan con los requisitos de LiFePO4 y desactivar completamente la fase de ecualización de plomo-ácido para evitar daños a las celdas.
R: El modo de protección es un mecanismo de seguridad aplicado por el BMS interno. Corta la conexión eléctrica para evitar daños por sobrecarga, subtensión, sobrecorriente o temperaturas extremas. Una vez activada, la batería deja de suministrar energía y normalmente requiere un procedimiento de reinicio específico para restaurar la funcionalidad.
R: El método más eficaz es utilizar cables de comunicación de circuito cerrado (bus CAN o RS485) para que la batería dicte la velocidad de carga. Si no está disponible, debe configurar manualmente los límites exactos de voltaje de volumen, absorción y flotación recomendados por el fabricante de la batería en la configuración del cargador.
R: Debe hacer coincidir el consumo máximo continuo y de sobretensión del inversor con la clasificación de descarga continua del banco de baterías. Si el inversor consume más corriente de la que la batería puede suministrar de forma segura, provoca una caída de voltaje grave y activa el modo de suspensión BMS. Siempre dimensione el banco de baterías para exceder cómodamente la carga máxima del inversor.
