Un dimensionamiento inadecuado de las cadenas fotovoltaicas conlleva graves riesgos operativos. Los voltajes de matriz no coincidentes provocan una subproducción crónica, un recorte severo del inversor o fallas catastróficas del hardware. Los paneles solares funcionan en entornos altamente dinámicos. Los niveles de irradiancia cambian constantemente. Las temperaturas fluctúan enormemente desde mañanas heladas hasta tardes abrasadoras. Estas realidades ambientales crean una tensión directa con los rígidos límites de entrada eléctrica de un inversor solar MPPT..
No se pueden simplemente conectar paneles y esperar lo mejor. El despliegue solar exitoso requiere un dimensionamiento matemático estricto de las cadenas. Debe calcular los coeficientes de temperatura con precisión, equilibrar las configuraciones eléctricas en serie y en paralelo, y seleccionar la topología del inversor adecuada para maximizar el rendimiento energético y garantizar el cumplimiento estricto de la garantía. Esta guía desglosa los pasos exactos necesarios para diseñar conjuntos fotovoltaicos resistentes y de alto rendimiento construidos en torno a los parámetros específicos de su inversor.
Cada inversor solar se envía con una hoja de especificaciones detallada. Estos números definen los límites fundamentales para el diseño de sistemas seguros. Ya sea que esté instalando una instalación residencial conectada a la red o un sistema remoto fuera de la red, debe diseñar dentro de estas ventanas eléctricas específicas. Ignorar estos parámetros garantiza un fallo del sistema.
El voltaje de entrada de CC máximo absoluto es un umbral estricto. Si su panel solar excede este número incluso por una fracción de segundo, freirá los componentes internos del inversor. Los fabricantes registran estos eventos de sobretensión. Cuando el hardware falla, el fabricante extraerá los registros de datos, verá el pico de voltaje y anulará instantáneamente la garantía.
Para mantenerse seguro, debe calcular el voltaje de circuito abierto (Voc) del conjunto. La clasificación Voc se encuentra en la etiqueta de especificaciones del panel solar. Multiplique este Voc por el número total de paneles conectados en serie. Sin embargo, este cálculo base es sólo el primer paso. También debe ajustar este número para climas extremadamente fríos para encontrar el voltaje máximo real que producirá su sistema.
El rango operativo MPPT representa la banda de voltaje donde el inversor rastrea exitosamente el punto de máxima potencia. Los paneles solares producen diferentes cantidades de energía dependiendo de la intensidad de la luz solar. El inversor ajusta constantemente su resistencia interna para obtener la potencia máxima disponible. Solo puede realizar este seguimiento de manera efectiva si el voltaje entrante permanece dentro de esta ventana específica.
La eficiencia del inversor sigue una curva distinta. Mantener el voltaje de su cadena cerca del voltaje de CC nominal del inversor produce la mayor eficiencia de conversión. Si su inversor tiene un voltaje nominal de 360 V, diseñar una cadena que funcione entre 350 V y 370 V minimiza la generación de calor. Maximiza la cantidad de energía CA utilizable que ingresa al edificio.
El voltaje de arranque es la presión eléctrica mínima requerida para activar el inversor por la mañana. Los paneles solares comienzan a producir voltaje tan pronto como sale el sol. El inversor permanece inactivo hasta que el voltaje de la cadena alcanza este umbral de arranque específico.
Diseñar cadenas cortas con muy pocos paneles genera riesgos importantes. Es posible que una cadena corta apenas alcance el voltaje de arranque en un día perfecto. En condiciones de poca luz, nubosidad intensa o calor extremo del verano, el voltaje cae. La cadena no logra alcanzar el umbral de inicio. El inversor permanece dormido y usted pierde horas de producción potencial de energía.
Las hojas de especificaciones de paneles solares muestran números basados en las condiciones de prueba estándar (STC). STC supone un entorno de laboratorio perfecto con una temperatura de celda de exactamente 25 °C (77 °F). Los entornos operativos del mundo real nunca coinciden con STC. Los tejados se calientan increíblemente. Las mañanas de invierno son heladas. Debe calcular cómo estos cambios de temperatura alteran el voltaje de su matriz.
Las bajas temperaturas hacen que el voltaje de los paneles solares aumente. Esto crea un riesgo enorme para su inversor. Debe calcular el Voc del conjunto a la temperatura mínima récord histórica del sitio. No utilice temperaturas medias de invierno. Encuentre la mañana más fría registrada en su región durante los últimos cincuenta años.
Siga estos pasos exactos para calcular su voltaje máximo en climas fríos:
Las altas temperaturas hacen que el voltaje del panel solar caiga significativamente. Si el voltaje cae demasiado, cae fuera del rango operativo MPPT. El inversor se apaga en medio de un día soleado de verano. Debe calcular el voltaje a máxima potencia (Vmp) a la temperatura máxima esperada de la celda del sitio.
La temperatura de la celda es mucho más alta que la temperatura del aire ambiente. Los paneles solares oscuros absorben la intensa radiación solar. Una regla general estándar añade 30°C a la temperatura del aire ambiente para estimar la temperatura real de la celda en un techo.
Siga estos pasos para calcular su voltaje mínimo para climas cálidos:
Hacer coincidir la salida del conjunto con las entradas del inversor requiere un enrutamiento eléctrico estratégico. Tiene dos métodos principales para conectar paneles solares: serie y paralelo. Comprender cómo estas configuraciones alteran el voltaje y la corriente es fundamental para maximizar la producción fotovoltaica.
Conectar paneles en serie es como conectar baterías de un extremo a otro. Conecta el cable positivo de un panel al cable negativo del siguiente. En una cadena en serie, el voltaje total aumenta con cada panel agregado. La corriente (amperios) sigue siendo exactamente la misma que la de un solo panel.
Utilice cadenas en serie para generar suficiente voltaje para alcanzar la ventana de seguimiento MPPT óptima. Las conexiones en serie también son ideales para tramos de cables largos. Un voltaje más alto impulsa la energía a través de los cables de manera más eficiente. Minimiza la caída de voltaje en largas distancias, lo que le permite utilizar un cable estándar de 10 AWG sin perder potencia excesiva para calentar.
Conectar cadenas en paralelo implica vincular los cables positivos de varias cadenas entre sí y los cables negativos entre sí. En una configuración en paralelo, la corriente total aumenta. El voltaje sigue siendo exactamente el mismo que el de una sola cuerda.
El tendido paralelo conlleva un estricto requisito eléctrico. Las cadenas en paralelo deben tener voltajes idénticos. Si conecta en paralelo una cadena de 10 paneles con una cadena de 5 paneles, la falta de coincidencia de voltaje causa problemas graves. La cadena de mayor voltaje forzará la corriente inversa hacia la cadena de menor voltaje. Esto provoca una pérdida masiva de energía y puede dañar físicamente los paneles.
El paralelismo estratégico ayuda a conservar las entradas del inversor. Al combinar dos cadenas idénticas en paralelo en una sola entrada, libera un rastreador MPPT separado. Puede utilizar ese seguidor abierto para una futura expansión del sistema o para un conjunto de techo con pendientes diferentes.
Siempre verifique el límite de corriente máxima de cortocircuito (Isc) del inversor. Cuando pones cuerdas en paralelo, duplicas la corriente. Debe verificar que esta corriente combinada no exceda los límites físicos del hardware del inversor.
| Tipo de configuración | Impacto del voltaje | Impacto de la corriente | Método de cableado Riesgo | de restricción principal |
|---|---|---|---|---|
| Cadena de serie | Aditivo (Aumenta) | permanece constante | Positivo a Negativo | No debe exceder el voltaje máximo de entrada de CC del inversor en climas helados. |
| Cadena paralela | permanece constante | Aditivo (Aumenta) | Positivo a positivo, negativo a negativo | No debe exceder la corriente máxima de cortocircuito del inversor (Isc). Las cadenas deben coincidir en voltaje. |
Los inversores estándar de seguimiento único funcionan bien para techos simples, sin sombra y orientados al sur. La arquitectura del mundo real rara vez ofrece condiciones perfectas. Múltiples planos de techo, buhardillas y árboles crean restricciones de diseño complejas. Un rastreador dual resuelve estos problemas al proporcionar dos cerebros de seguimiento independientes dentro de una sola unidad.
Los techos que miran en diferentes direcciones reciben la máxima luz solar en diferentes momentos del día. Una matriz orientada al este alcanza su punto máximo por la mañana. Una disposición orientada al oeste alcanza su punto máximo al final de la tarde. Si conecta estos dos conjuntos en un solo MPPT, el rastreador se confunde. Tiene dificultades para encontrar un único punto de máxima potencia, lo que reduce el rendimiento de todo el sistema.
Los rastreadores duales eliminan este problema. Usted conecta el conjunto Este al MPPT 1 y el conjunto Oeste al MPPT 2. El inversor los trata como sistemas completamente separados. Cada cadena opera a su propio voltaje y corriente óptimos, maximizando el rendimiento energético diario total.
La sombra destruye la producción solar. Incluso una pequeña sombra proveniente de una chimenea o de un tubo de ventilación devasta la producción de una cuerda. En una cadena en serie, el panel con la corriente más baja dicta la corriente para toda la cadena. Si un panel está sombreado y baja a 2 amperios, toda la cadena cae a 2 amperios.
El aislamiento de los paneles sombreados preserva el rendimiento de la cuerda sin sombra. Si sabe que una sección específica del techo recibe sombra de un árbol por la tarde, agrupe esos paneles en un rastreador MPPT dedicado. Agrupe los paneles sin sombra en el segundo rastreador. La cadena sombreada disminuirá su producción, pero la cadena no sombreada seguirá bombeando la máxima potencia.
El tendido paralelo requiere longitudes de cadena idénticas para igualar los voltajes. Esto crea una restricción de diseño rígida. Si su techo sólo tiene espacio para 8 paneles en un lado y 12 paneles en el otro, el cableado paralelo es imposible.
Los rastreadores duales permiten un tamaño de cuerda asimétrico. Puede ejecutar una cadena corta de 8 paneles en MPPT 1 y una cadena más larga de 12 paneles en MPPT 2. Debido a que los rastreadores funcionan de forma independiente, los diferentes voltajes no interfieren entre sí. Esta flexibilidad le permite maximizar cada pie cuadrado de espacio disponible en el techo.
El recubrimiento de paneles implica la instalación de un panel solar de CC más grande que la clasificación de salida de CA máxima del inversor. Esta estrategia maximiza el factor de utilización del inversor y garantiza un suministro de energía constante durante todo el día.
Una relación CC/CA compara la potencia total de los paneles solares con la potencia nominal de CA del inversor. Una proporción de 1,2 a 1,3 se considera ampliamente el estándar de la industria. Conectar 6.000 vatios de paneles solares a un inversor de 5.000 vatios produce una relación de 1,2.
Los paneles solares rara vez producen su potencia nominal máxima en el mundo real. El polvo, el calor y los ángulos solares subóptimos reducen la producción. Al cubrir paneles, se asegura de que el inversor funcione a su máxima capacidad durante una parte más larga del día. El sistema se pone en marcha más temprano en la mañana y se mantiene en su punto máximo de producción más tarde en la tarde.
Esta estrategia introduce el recorte. El recorte ocurre cuando el panel solar produce más energía de CC de la que el inversor puede convertir en CA. El inversor simplemente ignora el exceso de energía. Si bien se pierde una pequeña cantidad de potencia máxima durante las condiciones perfectas del mediodía, las ganancias masivas en la producción de la mañana, la tarde y los días nublados hacen que un recorte menor sea una compensación altamente rentable.

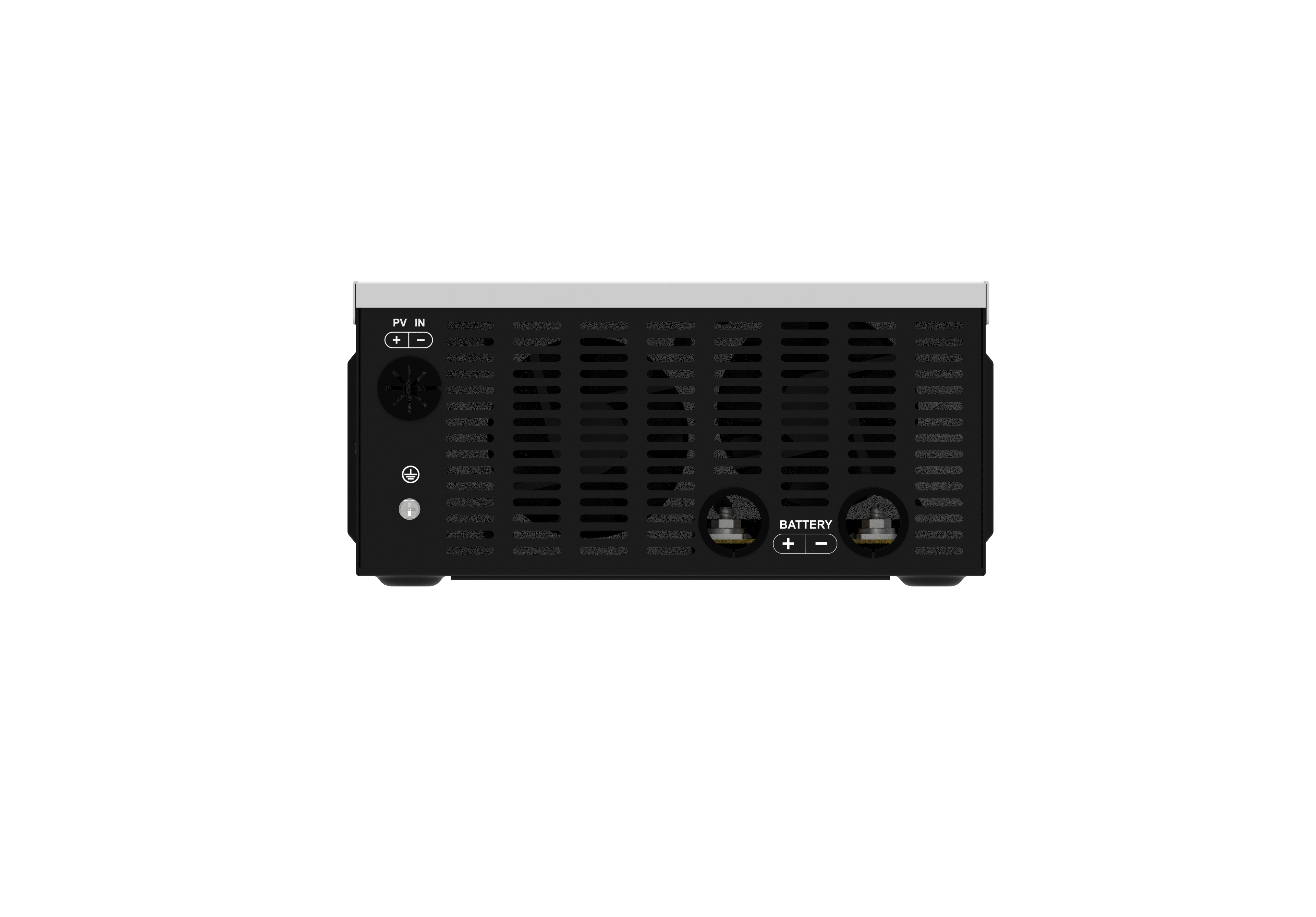

Los paneles superiores agresivos requieren hardware flexible. Un inversor con una amplia ventana de seguimiento, que a menudo oscila entre 120 V y 580 V, se adapta a diseños de sistemas muy variados.
Una ventana de voltaje amplia maneja fácilmente sistemas con mucho panelado y cadenas en serie largas. También gestiona de forma segura cadenas más cortas sin correr el riesgo de caídas de bajo voltaje durante el calor extremo. Esta amplia gama prepara su instalación para el futuro. Si los paneles se degradan durante una vida útil de veinte años, o si es necesario omitir por completo un panel dañado, es probable que el voltaje restante de la cadena aún caiga de manera segura dentro de la amplia ventana operativa de MPPT.
La implementación física y el diseño del sistema presentan numerosos obstáculos. Los instaladores deben seguir estrictas normas eléctricas mientras gestionan las variables ambientales del mundo real. No abordar estos riesgos conduce a sistemas de bajo rendimiento y hardware dañado.
R: El número exacto depende del voltaje del panel y de los límites del inversor. Usted calcula el voltaje de circuito abierto (Voc) de los paneles en climas fríos. Divida el voltaje de entrada de CC máximo del inversor por este Voc ajustado en frío. El resultado dicta el número máximo absoluto de paneles permitidos en una sola serie.
R: Si el voltaje de la cadena cae por debajo del rango mínimo de MPPT, el inversor no puede rastrear el punto de máxima potencia de manera efectiva. La eficiencia se desploma. Si el voltaje cae por debajo del umbral de arranque, el inversor se apagará por completo, lo que dará como resultado una producción de energía nula hasta que el voltaje vuelva a aumentar.
R: Los cables positivos de las cadenas se conectan entre sí y los cables negativos entre sí mediante conectores de derivación o una caja combinadora. Las cadenas deben tener voltajes idénticos. También debe verificar que la corriente combinada de las cadenas en paralelo no exceda el límite máximo de corriente de cortocircuito (Isc) del inversor.
R: Se desaconseja mezclar paneles de diferentes vatios en el mismo rastreador MPPT. En serie, el panel con la corriente más baja arrastra hacia abajo toda la cadena. En paralelo, los voltajes no coincidentes provocan corriente inversa y una pérdida grave de energía. Si debe mezclar potencias, utilice entradas MPPT separadas.
R: No. Debido a que cada MPPT funciona de forma independiente, puede conectar cadenas de diferentes longitudes, diferentes voltajes y diferentes orientaciones. MPPT 1 rastreará su cadena de manera óptima, mientras que MPPT 2 rastrea su cadena distinta de manera óptima sin ninguna interferencia eléctrica entre las dos matrices.
R: El voltaje de entrada máximo es un límite físico estricto; excederlo destruye el inversor y anula la garantía. El rango de voltaje MPPT es el punto óptimo operativo. Siempre que el voltaje se mantenga dentro de este rango, el inversor convierte eficientemente la energía CC en CA sin apagarse.
