¿Cómo debería el uso diario de energía determinar la capacidad del inversor fuera de la red?

La selección de la capacidad incorrecta del inversor provoca la mayoría de fallas en los sistemas de energía independientes. O sobrecarga el hardware o desperdicia dinero en capacidad innecesaria que agota las baterías mediante pérdidas parásitas. Los diseñadores de sistemas y los propietarios de viviendas a menudo confunden el consumo diario de energía, medido en kilovatios-hora, con la demanda máxima de energía, medida en kilovatios. Este error básico conduce a equipos no coincidentes que activan los disyuntores cuando se sobretensionan cargas inductivas. No puede dimensionar un inversor en función de su energía total de 24 horas. Lo dimensionas en función de la potencia máxima demandada en un solo segundo. Esta guía proporciona un marco técnico para traducir su perfil de carga en especificaciones precisas para un inversor solar fuera de la red . Auditaremos las cargas continuas, calcularemos multiplicadores de sobretensiones y seleccionaremos la arquitectura adecuada para garantizar un funcionamiento confiable y una protección del hardware a largo plazo.

• kWh diarios versus kW pico: el uso total de energía diario y las horas pico de sol en invierno dictan el tamaño del banco de baterías y del panel solar, pero la capacidad de su inversor solar fuera de la red está determinada estrictamente por la demanda máxima simultánea máxima y los requisitos de sobretensión.
• Los multiplicadores de sobretensión no son negociables: las cargas inductivas (bombas de pozo, compresores HVAC, refrigeradores) requieren de 3 a 7 veces su potencia de funcionamiento durante el arranque; su inversor debe tener el tamaño adecuado para soportar este aumento de amperaje de rotor bloqueado (LRA).
• Penalizaciones de eficiencia por sobredimensionamiento: La compra de un inversor enormemente sobredimensionado introduce un alto consumo en inactivo (pérdida de tara), lo que agota su banco de baterías innecesariamente durante los períodos de baja carga.
• Integración de inversor/cargador: Seleccionar un cargador inversor fuera de la red requiere hacer coincidir los parámetros de entrada de CC de la unidad con el voltaje y la química específicos de su banco de baterías (generalmente 24 V o 48 V para sistemas para todo el hogar).

Volumen de energía versus tasa de flujo de energía

Existe una brecha entre el volumen de energía y el caudal de energía. Piense en su banco de baterías como un tanque de agua y en su inversor como la tubería que suministra esa agua. El uso diario de energía dicta el tamaño del tanque. La capacidad del inversor dicta el diámetro de la tubería. Una casa que utiliza 15 kWh al día podría repartir ese consumo de manera perfectamente uniforme durante 24 horas, lo que requeriría una tubería muy pequeña. Otra casa que utilice exactamente los mismos 15 kWh podría consumirlos todos durante un período de tres horas por la noche mientras utiliza electrodomésticos pesados ​​simultáneamente. Esa casa necesita una tubería enorme. Dimensionar el inversor en función del total de 15 kWh garantiza un fallo en el segundo escenario.

Examinemos dos cabinas diferentes fuera de la red y ambas consumen exactamente 12 kWh de energía por día. Sus totales diarios de energía son idénticos, pero sus requisitos de hardware son completamente diferentes según cómo obtienen esa energía.

Definición de métricas de energía

Las hojas de datos arrojan múltiples acrónimos a los creadores de sistemas. La mala interpretación de estas métricas conduce directamente a fallas del hardware. Debe separar las métricas utilizadas para la generación y el almacenamiento de las métricas utilizadas para el suministro de energía.

El factor de potencia juega un papel oculto en la potencia aparente. Si un inversor tiene una potencia nominal de 5 kVA pero sus electrodomésticos tienen un factor de potencia bajo de 0,8, el inversor trabaja más para impulsar la corriente. Sólo entregará 4 kW de potencia activa real. Ignorar el factor de potencia le deja con un 20 % menos de capacidad utilizable de lo que esperaba. Calcule siempre sus cargas basándose en el factor de potencia más bajo esperado de sus electrodomésticos pesados ​​impulsados ​​por motor.

Mapeo del perfil de carga diaria

Debes abandonar el total de 24 horas y mirar el registro de 24 horas. El análisis de un registro diario de uso de energía identifica las ventanas de demanda máxima. Las rutinas matutinas suelen apilar cafeteras, tostadoras y bombas de agua. Las rutinas nocturnas incluyen iluminación, televisores, microondas y aire acondicionado. Debe asignar estas ventanas de uso superpuestas. El pico más alto en ese gráfico representa su línea base mínima absoluta para la capacidad del inversor. Si su pico matutino alcanza los 4500 vatios durante veinte minutos, un inversor de 3000 vatios se apagará, incluso si su uso diario total es de 5 kWh altamente eficientes.

Paso 1: Auditoría de los requisitos del inversor de energía fuera de la red de su hogar

Usted construye un perfil de capacidad preciso desde cero. Esto requiere una auditoría granular de cada dispositivo conectado al sistema. Las conjeturas provocan que se quemen fusibles y se dañen los componentes electrónicos. Primero debe calcular la carga de funcionamiento continuo y luego aplicar los multiplicadores de sobretensión necesarios para los equipos inductivos.

Cálculo de la carga de funcionamiento continuo

Comience enumerando todos los dispositivos que, de manera realista, se ejecutarán exactamente al mismo tiempo. No enumere todos los dispositivos de la casa. No utilizará la aspiradora, la bomba de pozo, el microondas y la sierra de mesa simultáneamente. Agrupe sus electrodomésticos en escenarios de uso realistas.

• Identifique cargas fantasma de referencia como enrutadores de Internet, cámaras de seguridad y pantallas de dispositivos en espera.
• Agregue cargas básicas continuas, como refrigeradores y congeladores.
• Agrupe cargas resistivas de alto consumo utilizadas juntas, como una cafetera y un horno tostador.
• Incluir sistemas de control de clima funcionando durante las horas de mayor temperatura.
• Sume la potencia en vatios del escenario realista más pesado para encontrar su demanda continua máxima.

Para realizar esta auditoría con precisión, necesita conocer la diferencia entre los vatios de funcionamiento y los vatios de sobretensión para artículos domésticos comunes. Las cargas resistivas tienen vatios de funcionamiento y de sobretensión idénticos. Las cargas inductivas requieren un enorme pico de energía para comenzar.

Teniendo en cuenta las cargas inductivas y la demanda repentina

Los electrodomésticos impulsados ​​por motor cambian por completo las matemáticas del tamaño. Estas cargas inductivas requieren enormes cantidades de energía para superar la fricción estática durante el arranque. Esta diferencia se mide entre los amperios de carga en funcionamiento (RLA) y los amperios de rotor bloqueado (LRA). Una bomba de pozo puede consumir 1000 vatios mientras está en funcionamiento, pero exige 3000 vatios durante el primer medio segundo en que se enciende. Si su inversor no puede suministrar esa sobretensión instantánea de 3000 vatios, el voltaje caerá, la bomba se detendrá y el inversor provocará una falla por sobrecarga.

Considere un ejemplo de tamaño del mundo real. La carga continua base de su hogar es de 500 W. Decide encender un aire acondicionado. La unidad de aire acondicionado consume 1200 W mientras está en funcionamiento, pero requiere un aumento de 3500 W para arrancar el compresor. En ese milisegundo exacto, su demanda total aumenta a 4000 W. El inversor de energía fuera de la red de su hogar debe poseer una capacidad máxima de sobretensión que supere los 4000 W instantáneamente. El promedio diario de kWh no tiene impacto en este requerimiento físico.

Calculemos un escenario completo para una casa de tres dormitorios fuera de la red. El propietario quiere hacer funcionar una bomba de pozo (1000 W en funcionamiento, 3000 W de aumento), un refrigerador (200 W en funcionamiento, 1200 W de aumento) y dispositivos electrónicos generales (800 W continuos). La carga continua base es de 2000W. Si la bomba del pozo y el refrigerador arrancan exactamente en el mismo milisegundo, la demanda repentina alcanza los 5000 W. El inversor debe manejar 2000 W continuamente y 5000 W durante al menos tres segundos para liberar los amperios del rotor bloqueado.

Estableciendo la regla del margen libre del 20-25%

Hacer funcionar cualquier dispositivo electrónico al 100% de su capacidad nominal máxima genera calor excesivo. El calor degrada los componentes internos, específicamente los condensadores y los MOSFET. Los estándares de ingeniería dictan agregar un margen de seguridad del 20% al 25% al ​​cálculo final de carga continua. Si su carga simultánea máxima es de 4000 vatios, no compra un inversor de 4000 vatios. Multiplicas 4.000 por 1,25, lo que te da 5.000 vatios. Este espacio libre garantiza que el inversor funcione a menor temperatura, dure más y proporcione una reserva para futuras incorporaciones de electrodomésticos.

Paso 2: Evaluación de topologías de inversores solares fuera de la red

La capacidad no es sólo un número; también es una función de la arquitectura física. Los inversores se construyen utilizando diferentes topologías internas para manejar la conversión de energía. Su perfil de carga dicta qué topología sobrevivirá a sus patrones de uso diario.

Arquitectura de baja frecuencia frente a alta frecuencia

La elección entre diseños de baja y alta frecuencia determina cómo el inversor maneja el estrés físico.

Curvas de eficiencia y consumo inactivo

Los inversores no funcionan con una tasa de eficiencia fija. Siguen una curva de eficiencia. La eficiencia cae significativamente cuando la unidad opera por debajo del 10% o por encima del 90% de su capacidad nominal. Desea que su carga diaria promedio se encuentre justo en el medio de la curva de eficiencia del inversor, generalmente entre 30% y 70%.

También debe evaluar la hoja de especificaciones para la pérdida de tara, también conocida como consumo de energía en espera. Esta es la energía que consume el inversor sólo para permanecer encendido, incluso cuando no hay ningún aparato en funcionamiento. Un inversor masivo de baja frecuencia podría tener una pérdida de tara de 100 vatios. Durante 24 horas, ese inversor consume 2,4 kWh de la energía de la batería simplemente ahí sentado. Debes tener en cuenta esta fuga parasitaria en tus cálculos diarios de energía.

Características-Resultados

Conecte la topología directamente a su entorno. Si ejecuta una instalación agrícola fuera de la red con maquinaria pesada, herramientas eléctricas y bombas de pozo profundo, necesitará un inversor de baja frecuencia. La alta pérdida de tara es una compensación necesaria para la supervivencia del aumento. Si administra una casa pequeña centrada en iluminación LED, computadoras portátiles y un refrigerador de CC altamente eficiente, un inversor de alta frecuencia proporciona el bajo consumo en inactivo y la alta eficiencia necesarios para proteger un banco de baterías más pequeño.

Paso 3: El papel de un cargador inversor fuera de la red en el dimensionamiento del sistema

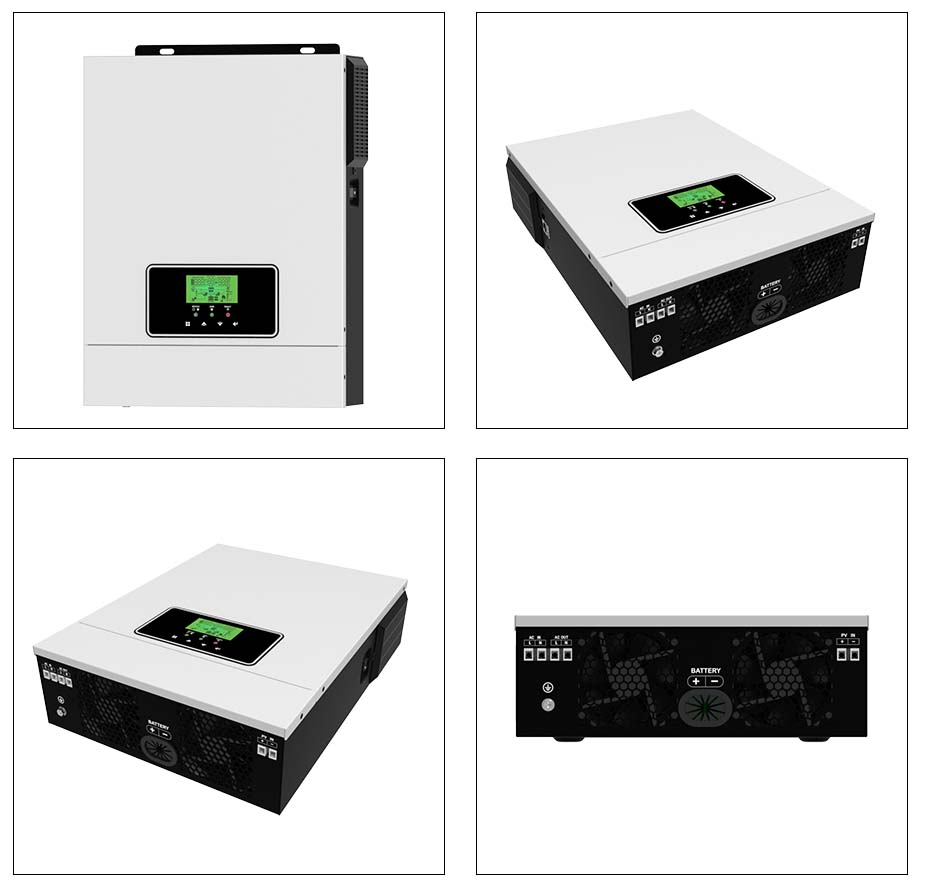

Los sistemas independientes rara vez dependen de un simple inversor. La mayoría de las configuraciones modernas utilizan una unidad integrada que maneja la conversión de energía, la carga de la batería y el enrutamiento de energía. Dimensionar este componente requiere adaptarlo perfectamente a su generación de almacenamiento y respaldo.

Compatibilidad de voltaje del banco de baterías

La capacidad del inversor dicta directamente el voltaje del banco de baterías. Impulsar alta potencia a baja tensión requiere un amperaje masivo. El alto amperaje genera calor peligroso y requiere cables de cobre increíblemente gruesos y costosos. Esta es la razón por la que los inversores solares aislados de mayor capacidad requieren entradas de voltaje de CC más altas.

La aplicación de la ley de Ohm (vatios divididos por voltios equivale a amperios) revela la realidad física del tamaño del cable. Veamos el consumo de amperaje de un inversor de 6000 vatios en diferentes voltajes del banco de baterías.

Un inversor de 6000 vatios que funciona con un banco de baterías de 12 V intenta extraer 500 amperios. Este es un grave riesgo de incendio. Al ejecutar ese mismo inversor de 6000 vatios en un banco de 48 V, se obtienen unos manejables 125 amperios. Debe hacer coincidir los parámetros de entrada de CC del inversor con el voltaje de su banco de baterías antes de tomar cualquier decisión sobre el tamaño.

Integración del controlador de carga

Los diseñadores de sistemas se enfrentan a la elección entre unidades híbridas todo en uno y componentes modulares discretos. Un todo en uno cargador inversor fuera de la red combina el inversor de CC a CA, el cargador de batería de CA a CC y el controlador de carga solar MPPT en un solo chasis. Esto simplifica el cableado y reduce el espacio de instalación. Sin embargo, si falla un componente interno, se debe reemplazar toda la unidad.

Componentes discretos separan los controladores de carga MPPT del inversor. Esto ofrece una escalabilidad superior. Puede agregar más paneles solares simplemente agregando otro controlador de carga sin reemplazar su inversor. También proporciona redundancia; Si falla un controlador de carga, el inversor continúa suministrando energía de CA desde las baterías.

Acoplamiento y paso de CA del generador

Los sistemas fuera de la red dependen de generadores de respaldo durante períodos prolongados de mal tiempo. Su cargador inversor debe tener el tamaño adecuado para aceptar esta entrada de CA. Debe evaluar la velocidad máxima de carga de CA de la unidad. Si tiene un banco de baterías enorme de 800 Ah, un pequeño cargador inversor con un circuito de carga de 30 amperios tardará días en recargar las baterías desde un generador.

Además, evalúe la clasificación del interruptor de transferencia interna. Cuando el generador está funcionando, el inversor debe pasar esa energía de CA directamente a las cargas de su hogar mientras carga las baterías simultáneamente. Si su generador produce 50 amperios, pero el interruptor de transferencia interno de su inversor solo tiene capacidad para 30 amperios, el inversor se convertirá en un cuello de botella grave, activará los disyuntores y limitará la utilidad de su generador.

Riesgos de implementación: errores comunes de dimensionamiento que se deben evitar

Los errores matemáticos durante la fase de dimensionamiento se manifiestan posteriormente como fallas físicas del hardware. Evitar estas trampas comunes ahorra dinero y previene el tiempo de inactividad del sistema.

El peligro de un tamaño insuficiente

La capacidad inadecuada destruye el hardware. Cuando un inversor tiene un tamaño insuficiente para la carga, tiene dificultades para mantener una salida de 120 V o 230 V. El voltaje cae, creando una condición de caída de tensión. Las caídas de tensión dañan los componentes electrónicos sensibles, queman los compresores de los refrigeradores y provocan fallas en el suministro de energía de las computadoras. Internamente, el inversor opera a su máxima capacidad térmica. Los ventiladores de refrigeración funcionan constantemente y los MOSFET internos se degradan rápidamente debido al calor sostenido. Los apagados térmicos frecuentes son el primer síntoma de un inversor de tamaño insuficiente, generalmente seguidos de una falla total del hardware.

Los costos ocultos del sobredimensionamiento

Comprar el inversor más grande disponible parece una estrategia segura, pero introduce una grave fuga parásita. Un inversor de gran tamaño opera en el punto más bajo de su curva de eficiencia. Un inversor de 12kW que alimenta un televisor de 200W podría funcionar solo con un 60% de eficiencia, desperdiciando enormes cantidades de energía de la batería en forma de calor. Además, el consumo inactivo es asombroso. Una unidad grande puede consumir entre 100 W y 150 W por hora con solo encenderla. En un período de 24 horas, esto desperdicia hasta 3,6 kWh de energía. En invierno, cuando la generación solar es baja, ese drenaje parásito puede agotar por completo el banco de baterías.

Reducción ambiental

Las hojas de especificaciones enumeran las capacidades del inversor según las condiciones de prueba estándar (STC), generalmente a 25 °C (77 °F) al nivel del mar. Los entornos del mundo real reducen la capacidad de producción real. Esto se llama reducción de potencia.

• Reducción de temperatura: A medida que aumenta la temperatura ambiente, el inversor no puede eliminar el calor con tanta eficacia. Un inversor de 5000 W que funcione en un cobertizo a 40 °C (104 °F) podría reducir automáticamente su potencia a 4000 W para evitar la fusión interna.
• Reducción de altitud: el aire es más fino en altitudes más altas. El aire más fino absorbe menos calor de los disipadores de calor del inversor. Un inversor instalado a 6000 pies de altura requerirá una reducción significativa en comparación con uno instalado al nivel del mar. Espere aproximadamente una caída del 10% en la capacidad por cada 1.000 metros sobre el nivel del mar.

Consulte siempre las tablas de reducción del fabricante. Si vive en un clima cálido o a gran altura, debe aumentar la capacidad calculada del inversor para compensar estas pérdidas ambientales.

Conclusión

1. Audite su carga máxima continua agrupando electrodomésticos que funcionan simultáneamente y sumando su potencia activa.
2. Calcule el aumento máximo de amperaje de rotor bloqueado (LRA) para su aparato motorizado más pesado utilizando una pinza amperimétrica.
3. Agregue un margen estricto de espacio libre del 25 % a su cálculo de carga continua total para evitar la degradación térmica.
4. Seleccione una topología de baja frecuencia para cargas industriales pesadas o una topología de alta frecuencia para electrónica residencial estándar.
5. Haga coincidir los requisitos de entrada de CC del inversor con la arquitectura de su banco de baterías de 24 V o 48 V para garantizar un dimensionamiento seguro del cable.

Preguntas frecuentes

P: ¿Qué tamaño de inversor solar fuera de la red necesito para hacer funcionar un refrigerador?

R: Un refrigerador moderno y energéticamente eficiente normalmente funciona entre 150 y 400 vatios, pero el compresor requiere un aumento de arranque de 1200 a 2000 vatios. Necesita un inversor con una potencia continua de al menos 1500 vatios y una potencia máxima de sobretensión superior a 2500 vatios para arrancar y hacer funcionar de manera confiable un refrigerador residencial estándar sin provocar una falla de sobrecarga.

P: ¿Cómo se convierten kVA a kW para dimensionar el inversor?

R: Usted convierte kVA (potencia aparente) en kW (potencia activa) multiplicando la clasificación de kVA por el factor de potencia (PF) de su carga. La mayoría de los sistemas residenciales fuera de la red utilizan un factor de potencia promedio de 0,8. Por lo tanto, un inversor de 5 kVA multiplicado por 0,8 PF produce 4 kW de potencia continua utilizable real para sus electrodomésticos.

P: ¿Cuál es la diferencia entre kWp y kW al dimensionar mi sistema?

R: Kilovatio pico (kWp) mide la máxima potencia de salida potencial de CC de sus paneles solares en perfectas condiciones de laboratorio. Los kilovatios (kW) miden la potencia de CA real que su inversor entrega a sus electrodomésticos. Usted utiliza kWp para dimensionar su panel solar y controladores de carga, mientras que usa kW para dimensionar la capacidad de su inversor.

P: ¿Puedo usar un cargador inversor fuera de la red sin un banco de baterías?

R: La mayoría de los cargadores inversores fuera de la red tradicionales requieren un banco de baterías para funcionar, ya que necesitan una referencia de voltaje de CC estable para operar la electrónica interna y amortiguar los picos de carga. Sin embargo, algunos inversores fuera de la red modernos y sin baterías específicos pueden funcionar directamente desde paneles solares durante las horas del día, aunque se apagarán inmediatamente si pasa una nube o si una fuerte oleada excede la producción solar.

P: ¿Cuánta capacidad de sobretensión necesita un inversor de energía doméstico fuera de la red?

R: Su inversor necesita una capacidad de sobretensión que supere los amperios de rotor bloqueado (LRA) de su aparato motorizado más pesado. Normalmente, las bombas de pozo, los compresores de aire y los acondicionadores de aire requieren una capacidad de sobretensión de 3 a 7 veces mayor que su potencia de funcionamiento continuo. Siempre verifique la placa de datos del electrodoméstico para conocer los requisitos exactos de LRA.

P: ¿Un inversor de gran tamaño agota las baterías más rápido?

R: Sí. Los inversores de gran tamaño tienen una mayor pérdida de tara (consumo de energía en espera) y funcionan de manera menos eficiente con cargas bajas. Un inversor enorme que alimenta una pequeña luz LED podría funcionar con sólo un 50% de eficiencia, desperdiciando el resto de la energía en forma de calor. Este drenaje parásito extrae continuamente energía de las baterías, agotándolas más rápido durante los períodos de baja generación.
