Los sistemas solares estándar conectados a la red comparten una vulnerabilidad importante. Cuando falla la red pública, la energía solar se corta por completo. Este cierre intencional evita la retroalimentación de electricidad a líneas eléctricas muertas, protegiendo a los trabajadores de servicios públicos. Sin embargo, deja sus instalaciones completamente sin energía durante un corte. La tecnología de cambio de modo resuelve esta limitación proporcionando energía continua a través de interrupciones de la red.
Gestionar la continuidad de la energía presenta un desafío técnico estricto. La transición entre energía sincronizada con la red y energía de batería independiente requiere una adaptación de voltaje precisa y una sincronización de fase exacta. La conmutación física rápida es obligatoria para evitar daños al equipo y garantizar la seguridad eléctrica. Un inversor debe ejecutar estos pasos sin problemas en milisegundos.
Este desglose técnico examina cómo ocurren estas transiciones. Analizamos los componentes de hardware que dictan la velocidad de conmutación y le mostramos cómo evaluar las especificaciones de transferencia. Aprenderá a seleccionar el equipo adecuado para sistemas de energía continuos y resilientes.

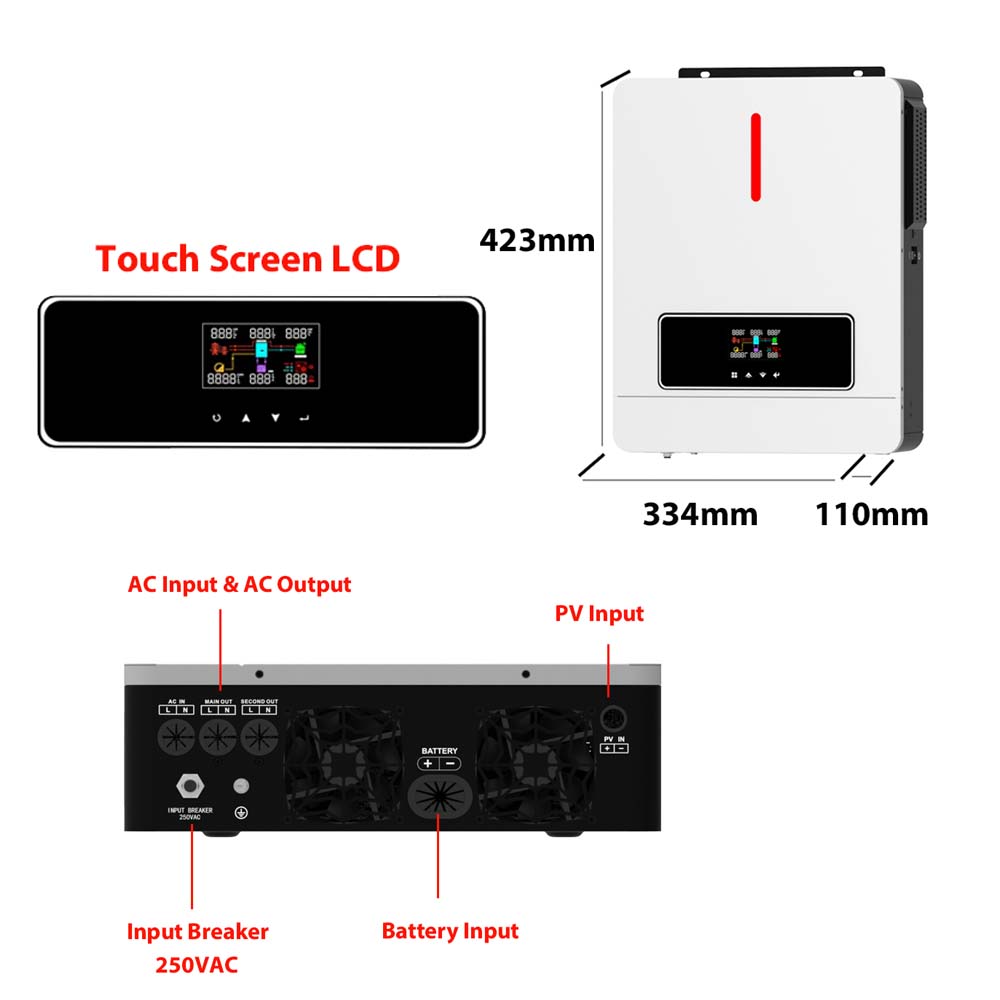

Un inversor solar conectado a la red funciona en distintos modos para gestionar el flujo de energía. Cada modo requiere configuraciones de hardware y lógica interna específicas. El sistema monitorea continuamente las condiciones externas para determinar el estado operativo apropiado.
En el modo conectado a la red, el inversor funciona en paralelo con la red pública. Actúa como fuente de corriente. El inversor debe coincidir perfectamente con la tensión y la frecuencia de la red. Lo logra utilizando un circuito de bucle de bloqueo de fase (PLL). El PLL monitorea continuamente los cruces por cero de la forma de onda de la red. Ajusta el oscilador interno para alinear la corriente inyectada exactamente con la fase de voltaje de la red.
La lógica del flujo de energía prioriza el consumo local. El sistema dirige la energía solar directamente a las cargas eléctricas activas. Utilizamos transformadores de corriente (CT) fijados alrededor de las principales líneas de servicios públicos entrantes para medir el consumo doméstico. Si la producción solar excede la demanda de carga, el inversor carga el banco de baterías. Una vez que las baterías alcanzan su capacidad máxima, el inversor exporta el exceso restante de energía convertida de CC a CA a la red pública. Este proceso de exportación a menudo genera créditos de medición neta.
En jurisdicciones sin medición neta, configuramos el inversor para exportación cero. Los CT monitorean las líneas principales y el inversor acelera dinámicamente la producción solar para igualar el consumo exacto de la casa, asegurando que no se devuelvan vatios a la empresa de servicios públicos.
Los inversores modernos utilizan lógica programable y algoritmos de tiempo de uso (TOU). El software dicta las prioridades de energía en función de los programas de tarifas de los servicios públicos. Durante las horas de mayor tarifa, el sistema ejecuta el cambio de horario pico. Descarga la energía de la batería para soportar cargas locales. Esto reduce la dependencia de la costosa electricidad de la red. Durante las horas de menor actividad, el sistema maximiza el autoconsumo o carga las baterías con energía eléctrica barata. El inversor cambia dinámicamente entre energía de red y batería sin necesidad de corte de red.
Cuando falla la red, el inversor entra en modo fuera de la red. Deja de funcionar como fuente de corriente y pasa a ser fuente de voltaje. Debe establecer y mantener el voltaje y la frecuencia de la microrred local de forma independiente.
Existe una clara diferencia entre un estado de isla activa y un estado de espera. El aislamiento activo implica que el inversor forme una microrred local. Alimenta continuamente un panel de respaldo dedicado. Un estado de espera significa que el inversor apaga por completo su salida de CA. Permanece inactivo, manteniendo las baterías cargadas mediante energía solar, hasta que vuelve la red pública.
Para establecer la microrred, el inversor se basa en un oscilador de referencia interno. Utiliza modulación de ancho de pulso (PWM) para sintetizar una onda sinusoidal limpia de 60 Hz o 50 Hz. El circuito de procesamiento interno genera esta forma de onda sin ninguna referencia de red externa. La regulación de voltaje debe permanecer estricta para evitar luces parpadeantes o fallas en el equipo.
El funcionamiento fuera de la red depende exclusivamente de las reservas de energía locales. El inversor equilibra las demandas de carga dinámicamente utilizando la entrada solar fotovoltaica y la descarga de la batería. Si se enciende una carga pesada, el inversor inmediatamente extrae más corriente de las baterías. El sistema debe gestionar estos picos repentinos de carga sin la inercia infinita de la red pública para estabilizar el voltaje.
El modo de derivación proporciona un mecanismo a prueba de fallos. Garantiza energía ininterrumpida a las cargas si falla el hardware del inversor. Los sistemas de derivación utilizan interruptores internos de estado sólido o interruptores giratorios manuales externos.
Los interruptores de derivación internos se activan automáticamente durante condiciones de falla específicas. Si el inversor experimenta una falla interna grave, una sobrecarga sostenida o un apagado térmico, la lógica interna activa el bypass. El sistema enruta la energía CA entrante de la red directamente a los terminales de carga de salida. Esto evita por completo los circuitos de procesamiento del inversor, los transformadores y las etapas de potencia.
Los interruptores de derivación externos permiten el mantenimiento manual. Los técnicos pueden cambiar físicamente el flujo de energía para evitar por completo el inversor. Esto permite un aislamiento seguro, un ciclo de energía o un reemplazo completo del hardware. La instalación mantiene energía de red continua mientras el equipo solar permanece desenergizado de manera segura.
| Modo de funcionamiento | Función del inversor | Interacción con la red | Prioridad de energía primaria |
|---|---|---|---|
| Conectado a la red (interactivo) | Fuente actual | Sincronizado / Exportando | Cargas Locales > Batería > Red |
| Fuera de la red (isla) | Fuente de voltaje | Físicamente desconectado | Cargas Locales > Batería |
| Omitir (a prueba de fallos) | Inactivo / Passthrough | Conexión directa a cargas | Sólo energía de red |
Comprender cómo un inversor solar de red híbrida gestiona las transiciones revela la complejidad de la electrónica de potencia moderna. El proceso de conmutación implica una detección rápida, desconexión física y sincronización precisa.
La secuencia de conmutación comienza con la detección de pérdida de red. El inversor supervisa continuamente la conexión a la red para detectar anomalías. Los desencadenantes técnicos incluyen caídas de voltaje severas, cambios rápidos de frecuencia o una pérdida total de la señal de CA de la red. Los algoritmos de detección avanzados utilizan la tasa de cambio de frecuencia (ROCOF) y mediciones de desplazamiento vectorial para identificar la inestabilidad de la red al instante. Esto lo vemos en el campo cuando explotan los transformadores locales; el inversor detecta la caída de tensión incluso antes de que las luces parpadeen.
La prevención de islas es un requisito reglamentario estricto. Estándares como UL 1741 e IEEE 1547 exigen esta característica de seguridad. Cuando el inversor detecta un fallo en la red, debe desconectarse en fracciones de segundo. Esto evita que el inversor retroalimente energía a una red muerta. La retroalimentación representa un riesgo de electrocución letal para los trabajadores de líneas de servicios públicos que reparan las líneas caídas.
La desconexión física se basa en un relé de transferencia o contactor. Este componente interrumpe físicamente la conexión eléctrica entre la salida del inversor y la red pública. Los sistemas de alta calidad utilizan contactores electromecánicos robustos combinados con componentes de estado sólido para la supresión del arco.
Los interruptores de transferencia internos residen directamente en la placa de circuito del inversor. Gestionan la transición de subpaneles dedicados. Estos relés internos normalmente manejan de 40 A a 60 A de corriente de paso. Los interruptores de transferencia automática (ATS) externos manejan cargas mucho más grandes. Un ATS se encuentra entre el medidor principal de servicios públicos y el panel eléctrico principal. Desconecta físicamente toda la instalación de la red, permitiendo que el inversor alimente toda la casa de forma segura.
Volver a la red eléctrica requiere una ejecución cuidadosa. El inversor no puede cerrar ciegamente el relé de transferencia cuando vuelve la tensión de red. Una reconexión fuera de fase provocaría corrientes transitorias masivas, que podrían destruir el inversor y dañar los electrodomésticos.
El sistema inicia un estricto período de espera y verificación. Los estándares regulatorios generalmente requieren una ventana de observación de 1 a 5 minutos. El inversor monitorea la red para garantizar que el voltaje y la frecuencia permanezcan estables. Esto evita que el sistema se vuelva a conectar durante la pulverización intermitente de la red.
Una vez que la red se estabiliza, el inversor comienza la sincronización de fases. El oscilador interno realiza microajustes a su onda sinusoidal generada. Acelera o desacelera lentamente su frecuencia. Alinea perfectamente sus picos de forma de onda y cruces por cero con la forma de onda de la cuadrícula. Solo cuando las fases se bloquean completamente, el controlador lógico envía la señal para cerrar el contactor.
Al seleccionar un inversor solar con carga de respaldo , las métricas del tiempo de transferencia dictan la capacidad del sistema. La velocidad de la transición determina qué tipos de equipos sobrevivirán a la interrupción sin interrupciones.
El tiempo de transferencia mide el retraso entre la pérdida de la red y la restauración de la energía CA suministrada por batería. Una forma de onda de CA estándar de 60 Hz completa un ciclo completo cada 16,6 milisegundos. Los estándares de la industria dividen los tiempos de transferencia en dos categorías principales.
Los inversores de grado de fuente de alimentación ininterrumpida (UPS) logran tiempos de transferencia inferiores a 10 milisegundos. Esta transición ocurre en menos de medio ciclo de la forma de onda de CA. Los inversores de fuente de alimentación de emergencia (EPS) estándar suelen presentar tiempos de transferencia de 20 milisegundos o más. Esta transición más lenta abarca más de un ciclo de CA completo.
Una diferencia de potencia de 20 ms crea importantes problemas operativos para los componentes electrónicos sensibles. La mayoría de las fuentes de alimentación para computadoras contienen condensadores internos diseñados para mantener una carga durante aproximadamente 15 a 20 milisegundos. Si el tiempo de transferencia excede este tiempo de retención, el voltaje cae a cero.
Las computadoras de escritorio se reiniciarán por completo. Los servidores eliminarán conexiones activas y datos potencialmente corruptos. Los equipos médicos pueden generar códigos de falla y requerir reinicios manuales. Los centros de automatización del hogar inteligente pueden perder la conexión a la red. La evaluación de un inversor requiere hacer coincidir el tiempo de transferencia con la sensibilidad específica de las cargas de respaldo previstas. Si ejecuta una oficina en casa o servidores críticos, es obligatorio un tiempo de transferencia inferior a 10 ms.
El cambio de modos presenta un gran desafío cuando hay motores en funcionamiento con cargas pesadas. Los compresores HVAC, las bombas de pozo y las herramientas eléctricas de gran tamaño requieren corrientes de entrada masivas para arrancar. Esto se conoce como amplificadores de rotor bloqueado (LRA). El LRA puede ser de cinco a siete veces mayor que los amperios de carga en funcionamiento (RLA).
Cuando la red cae, el inversor debe suministrar instantáneamente esta sobrecorriente para mantener el motor en funcionamiento. Si el motor se detiene durante la transición, exigirá su LRA completo al inversor. Debe evaluar la clasificación de salida continua versus la clasificación de sobretensión máxima en modo fuera de la red. Un inversor puede proporcionar 5 kW de forma continua, pero necesita una potencia de sobretensión de 10 kW durante 5 segundos para realizar la transición exitosa de una bomba de pozo en funcionamiento.
A menudo instalamos arrancadores suaves en unidades HVAC para reducir esta demanda de irrupción. Un arrancador suave aumenta el voltaje gradualmente, reduciendo el LRA hasta en un 60%. Esta modificación protege los componentes del inversor y evita que el BMS de la batería active un apagado por sobrecorriente durante la transición.
| Tipo de equipo | Tolerancia al espacio de energía | Tiempo de transferencia recomendado | Modo de falla potencial |
|---|---|---|---|
| Computadoras de escritorio/servidores | Bajo (retención de 15 ms) | < 10 ms (grado UPS) | Reinicio completo, corrupción de datos |
| Dispositivos Médicos (CPAP, Monitores) | Bajo | < 10 ms (grado UPS) | Códigos de falla, apagado |
| Iluminación LED | Medio | < 20 ms (grado EPS) | Parpadeo visible |
| HVAC / Bombas de pozo | Alto | < 50 ms | Calado del motor, alta demanda de irrupción |
Incluso con automatización avanzada, un inversor conectado a la red requiere capacidades de anulación manual. Comprender ambos protocolos garantiza una operación segura y procedimientos de mantenimiento adecuados.
Los sistemas híbridos modernos manejan las transiciones completamente a través del controlador lógico integrado. El proceso automatizado no requiere intervención humana. Los sensores de voltaje detectan el corte. La placa lógica activa el relé de transferencia. El DSP (procesador de señal digital) cambia la etapa de potencia del modo de fuente de corriente al modo de fuente de voltaje. El sistema de gestión de la batería aumenta la corriente de descarga. Toda esta secuencia se ejecuta en milisegundos, proporcionando energía continua al usuario final.
La conmutación manual sigue siendo una característica obligatoria para el mantenimiento del sistema. Los técnicos deben realizar actualizaciones de firmware, solucionar fallas de cableado o reemplazar componentes degradados. Las desconexiones manuales permiten al personal desactivar el inversor sin dejar caer la energía al panel eléctrico principal de la instalación.
La ejecución de un ciclo de encendido manual seguro requiere un procedimiento estricto paso a paso. La secuenciación incorrecta provoca peligrosos arcos eléctricos de CC y daña los condensadores internos. Siga esta secuencia estándar:
Un diseño inadecuado del sistema neutraliza los beneficios de los tiempos de transferencia rápidos. La implementación de un sistema híbrido requiere un estricto cumplimiento de los códigos eléctricos y la coincidencia de componentes.
Las compensaciones arquitectónicas definen el proceso de instalación. Generalmente no es factible enrutar todas las cargas de la instalación a través del interruptor de transferencia interno de un inversor. La mayoría de los relés internos tienen límites estrictos de amperaje de paso, normalmente limitados a 50 A o 60 A. Un panel principal residencial estándar funciona a 200 A.
Intentar pasar 200 A a través de un relé de 50 A derretirá el contactor y destruirá el inversor. Por lo tanto, es necesario instalar un subpanel dedicado a cargas críticas. Los electricistas mueven los circuitos esenciales desde el panel principal a este subpanel. El inversor alimenta sólo el subpanel. Esta arquitectura evita sobrecargas del sistema durante una interrupción y garantiza que el inversor permanezca dentro de sus límites térmicos.
Cuando el inversor se desconecta de la red, a menudo debe establecer una nueva conexión neutro a tierra para cumplir con los códigos eléctricos y garantizar que los disyuntores se disparen durante una falla. Los inversores de alta gama incluyen un relé de unión NG interno que se cierra automáticamente cuando la red cae y se abre cuando regresa la energía de la red. Si no se tiene en cuenta esto durante la instalación, se producirán neutros flotantes, lo que provocará fluctuaciones erráticas de voltaje y dañará los electrodomésticos sensibles.
Los cuellos de botella de la batería son un riesgo principal de implementación. En modo fuera de la red, el inversor solo puede suministrar tanta sobretensión como lo permita el banco de baterías. Cada batería de litio contiene un sistema de gestión de batería (BMS). El BMS aplica límites estrictos de descarga instantánea para evitar fugas térmicas.
Si instala un inversor de 8 kW pero lo combina con una sola batería cuyo BMS limita la descarga a 100 A a 48 V (4,8 kW), el sistema fallará durante una transición de carga pesada. El inversor intentará consumir 8kW, el BMS detectará un evento de sobrecorriente y la batería se apagará. Debe dimensionar la capacidad de descarga agregada del banco de baterías para que coincida o supere la clasificación de sobretensión máxima del inversor. Utilizamos cables de comunicación de circuito cerrado entre el inversor y BMS para garantizar que estos límites se sincronicen automáticamente.
La compra de hardware que no cumple con las normas conlleva importantes riesgos legales y financieros. Las empresas de servicios públicos regulan estrictamente qué equipos se conectan a su red. Un inversor debe poseer las certificaciones correctas para pasar las inspecciones de interconexión.
Busque las certificaciones UL 1741 SA (Suplemento A) o SB (Suplemento B). Estos estándares verifican las capacidades anti-isla del inversor y las funciones avanzadas de soporte de red. El cumplimiento de IEEE 1547 también es obligatorio en muchas jurisdicciones. La instalación de hardware no certificado da como resultado inspecciones fallidas, acuerdos de interconexión denegados y posibles multas por parte del proveedor de servicios públicos.
R: Los inversores conectados a la red estándar se apagan por completo durante los cortes de servicios públicos para evitar una retroalimentación peligrosa en las líneas eléctricas. Los modelos fuera de la red (híbridos) cuentan con interruptores de transferencia internos. Se aíslan físicamente de la red muerta y utilizan la energía de la batería para mantener las cargas locales funcionando de forma segura durante el apagón.
R: Los modelos híbridos de alta calidad ejecutan la transición en menos de 10 a 20 milisegundos. Esta rápida velocidad de conmutación es lo suficientemente rápida como para mantener en funcionamiento las computadoras de escritorio, los enrutadores de red y la iluminación del hogar sin interrupciones, parpadeos o reinicios forzosos perceptibles.
R: El modo de derivación es una función a prueba de fallas que dirige la energía entrante de la red pública directamente al panel eléctrico de la casa. Evita completamente la electrónica interna del inversor. Esto garantiza energía continua para sus cargas si el hardware del inversor falla, se sobrecarga o requiere mantenimiento manual por parte de un técnico.
R: Primero inicie un cierre del software. Gire el interruptor solar de CC a la posición APAGADO. Apague el disyuntor de la batería. Finalmente, apague la desconexión de CA. Espere cinco minutos para que se descarguen los condensadores internos de alto voltaje. Invierta esta secuencia exacta para volver a encender el sistema de forma segura.
R: Depende de la clasificación de salida de CA continua del inversor y de su límite de amperaje de paso interno. La mayoría de los inversores residenciales requieren un subpanel dedicado a cargas críticas. Un verdadero respaldo para toda la casa generalmente requiere apilar varios inversores en paralelo e instalar un interruptor de transferencia automática (ATS) externo para manejar cargas de 200 A.
R: El inversor monitorea continuamente la conexión de la red pública para verificar que el voltaje y la frecuencia sean estables. Una vez que verifica la estabilidad de la red durante un período establecido obligatorio, generalmente de 1 a 5 minutos, sincroniza su forma de onda de CA interna con la red y cierra el relé de transferencia para volver a conectarse.
R: Muchos inversores híbridos modernos cuentan con relés de transferencia integrados diseñados específicamente para respaldo de subpanel. Sin embargo, si tiene la intención de respaldar todo el panel eléctrico principal, necesitará un interruptor de transferencia automática externo o una puerta de enlace de energía inteligente especializada para manejar el amperaje más alto de manera segura.
